Описание IEK BBG10-AE-K04

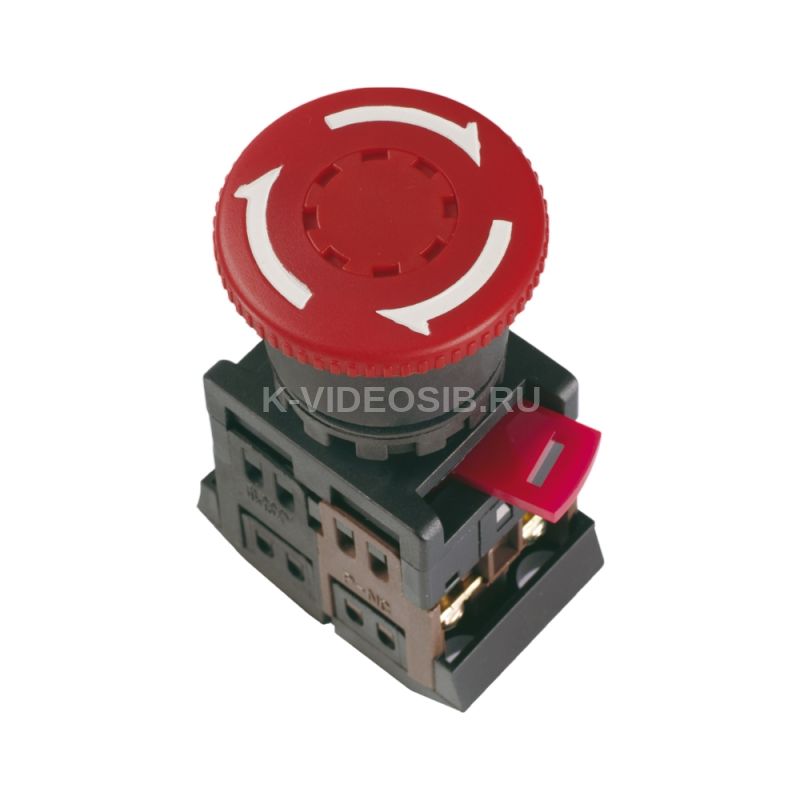

Кнопка AE-22 "Грибок" с фикс.красн.d22мм 240В 1з+1р ИЭК.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

ПРЕИМУЩЕСТВА

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Технические характеристики IEK BBG10-AE-K04

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Нет Цвет кнопки    Красный Тип кнопки    Грибовидная Тип лампы    Не применимо Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Да Степень защиты - IP    IP40 Высота проёма под измерительный прибор, мм    - Количество нормально закрытых контактов    1 Ширина по количеству модульных расстояний    - Количество переключающих контактов    0 Номин ток, А    0,6 ... 10 Напряжение питания лампы, В    230 Кол-во норм разомкнутых - НО контактов    1 Номин раб напряжение, В    48/120/230/400/660 Тип подключения    Винтовое соединение С возможностью подсветки    Нет Ширина открытия, мм    - Количество нормально открытых контактов    1 Количество переключающих контактов    0 Конструкция линзы    Нет Кол-во нормально замкнутых - НЗ контактов    1 Количество управляющих элементов    1
