Описание IEK BBG20-AELA-K07

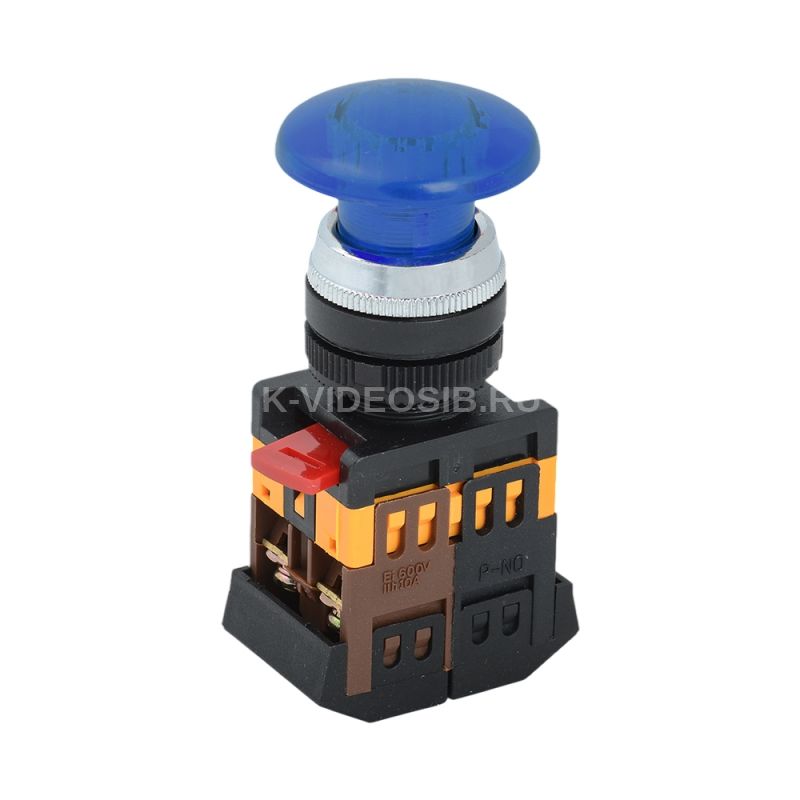

Кнопка AELA-22 "Грибок" синий d22мм неон/240В 1з+1р ИЭК.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

ПРЕИМУЩЕСТВА

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Надежная и удобная система крепежа изделия к монтажной панели.

Возможность быстрой замены источника освещения за счет использования светодиодных матриц с цоколем BA9s.

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Технические характеристики IEK BBG20-AELA-K07

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Да Цвет кнопки    Синий/голубой Тип кнопки    Грибовидная Тип лампы    Неоновая лампа Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Да Степень защиты - IP    IP40 Тип подключения    Винтовое соединение Номин ток, А    0,6 ... 10 Высота проёма под измерительный прибор, мм    - Конструкция линзы    Нет Количество переключающих контактов    0 Количество нормально открытых контактов    1 Ширина открытия, мм    - Номин раб напряжение, В    48/120/230/400/660 Количество нормально закрытых контактов    1 С возможностью подсветки    Нет Напряжение питания лампы, В    230 Кол-во норм разомкнутых - НО контактов    1 Ширина по количеству модульных расстояний    - Количество переключающих контактов    0 Количество управляющих элементов    1 Кол-во нормально замкнутых - НЗ контактов    1
