Описание IEK BBG20-AELA-K05

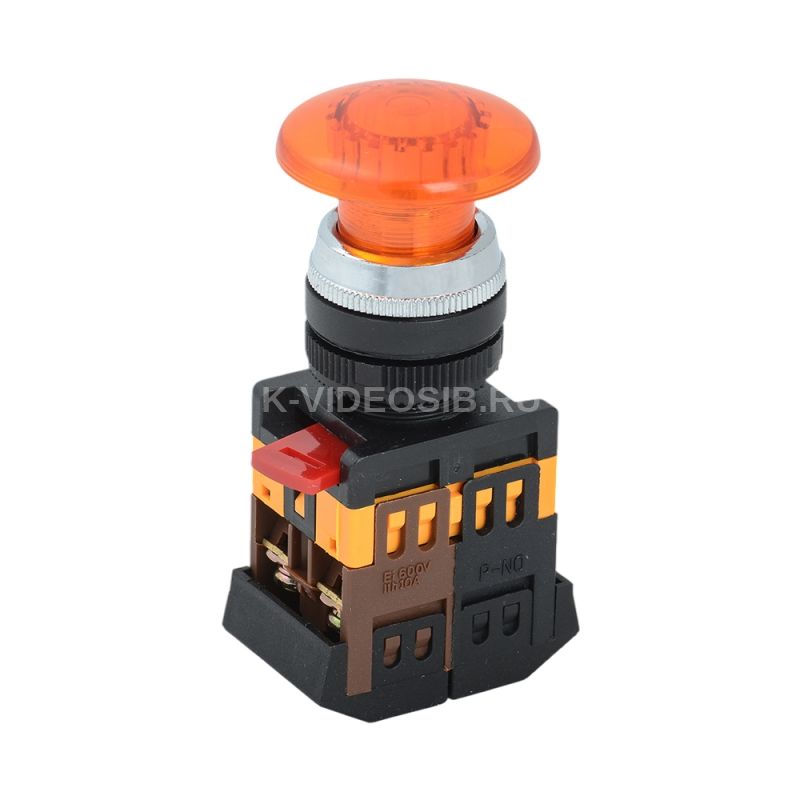

Кнопка AELA-22 "Грибок" желтый d22мм неон/240В 1з+1р ИЭК.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

ПРЕИМУЩЕСТВА

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица универсальна на напряжение 12 В, 24 В, 36 В, 110 В, 220 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Индикаторы на 12 В, 24 В, 36 В, 110 В функционируют как на постоянном токе, так и на переменном.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Технические характеристики IEK BBG20-AELA-K05

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Да Цвет кнопки    Желтый Тип кнопки    Грибовидная Тип лампы    Неоновая лампа Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Да Степень защиты - IP    IP40 Конструкция линзы    Нет Кол-во норм разомкнутых - НО контактов    1 Тип подключения    Винтовое соединение С возможностью подсветки    Нет Напряжение питания лампы, В    230 Количество переключающих контактов    0 Количество нормально закрытых контактов    1 Высота проёма под измерительный прибор, мм    - Номин ток, А    0,6 ... 10 Номин раб напряжение, В    48/120/230/400/660 Количество переключающих контактов    0 Количество нормально открытых контактов    1 Ширина по количеству модульных расстояний    - Ширина открытия, мм    - Кол-во нормально замкнутых - НЗ контактов    1 Количество управляющих элементов    1
