Описание IEK BBG70-BC-K02

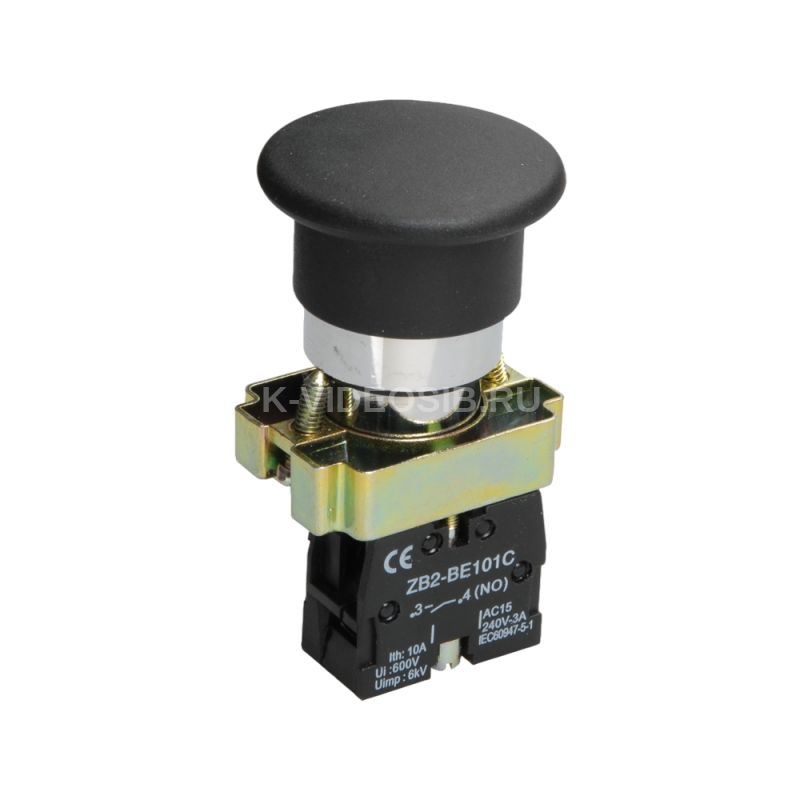

Кнопка управления LAY5-BC21 "Грибок" черн.1з ИЭК.

Кнопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.

Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

ПРЕИМУЩЕСТВА

• Незначительная стоимость, высокая надежность и простота монтажа.
• Широкий ассортимент позволяет укомплектовать шкаф любой сложности.

Особенности конструкции

Модернизированная конструкция нажимного элемента, исключающая самопроизвольное выпадание.

Металлическое основание, обеспечивающее увеличенный ресурс эксплуатации изделия.

Дополнительные размыкающие и дополнительные замыкающие контакты позволяют расширить возможности коммутационных процессов.

Блоки дополнительных контактов монтируются с помощью специальных монтажных винтов, обеспечивающих прочность соединения.

Технические характеристики IEK BBG70-BC-K02

Диаметр отверстия, мм    22 С возвратной пружиной    Да С сигнальной лампой - индикатором    Нет Цвет кнопки    Черный Тип кнопки    Грибовидная Тип лампы    Не применимо Тип напряжения    Перемен./постоян. (AC/DC) Функция переключения с фиксацией    Нет Степень защиты - IP    IP40 Конструкция линзы    Нет Ширина по количеству модульных расстояний    - Ширина открытия, мм    - Номин раб напряжение, В    110/230/400/600 Количество управляющих элементов    1 Количество переключающих контактов    0 Количество нормально открытых контактов    1 Напряжение питания лампы, В    - Номин ток, А    0,6 ... 10 Высота проёма под измерительный прибор, мм    - Количество переключающих контактов    0 Количество нормально закрытых контактов    0 Кол-во нормально замкнутых - НЗ контактов    0 Кол-во норм разомкнутых - НО контактов    1 С возможностью подсветки    Нет Тип подключения    Винтовое соединение Цоколь лампы    Не применимо
