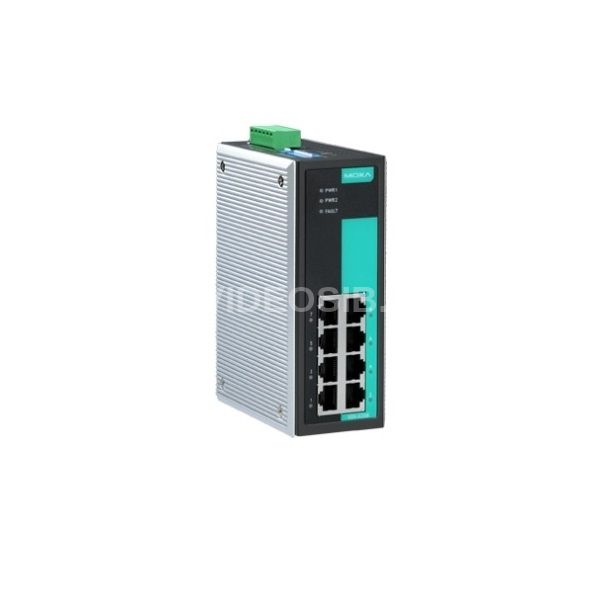

Описание MOXA EDS-G308-T

MOXA EDS-G308-T - коммутатор 8 x 10/100/1000BaseTX с расширенным диапазоном температур. EDS-G308-T обеспечивает экономичное решение для создания промышленных Gigabit Ethernet сетей.

Коммутаторы имеют встроенное реле, предупреждающее об аварии питания или неисправности портов устройства. Модель подвергается 100% тренировочному тестированию для того, чтобы удостоверить их соответствие специальным требованиям промышленной автоматизации. Коммутаторы серии EDS-G308 могут быть легко установлены на DIN-Rail направляющие или в специальные боксы. Рабочая температура -40 до 75°C.

Технические характеристики MOXA EDS-G308-T

• СтандартыIEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3ab for 1000BaseT(X), IEEE 802.3z for 1000BaseX, IEEE 802.3x for Flow Control

• Управление потокамиIEEE 802.3x flow control, back pressure flow control
• Таблица MAC-адресов 8000
• Размер буфера пакетов 1408 Кбит

Интерфейс

• Общее количество портов 8

• Разъемы для витой пары RJ45

Порты Gigabit Ethernet 1000 Мбит/с

• Витая пара (разъем RJ-45) 8

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В

Управление коммутатором

• DIP-переключатели Выбор порта для сигнализации об обрыве, защита от широковещательного шторма (вкл/выкл), передача кадров jumbo frame (вкл/выкл)

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100/1000M

Требования по электропитанию

• Рабочее напряжение 12/24/48 В пост. (9.6 ~ 60 В пост.)

• Потребление тока 0.34 А при 24 В
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура -40 до 75°C.

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2, ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A, FCC Part 15 Subpart B Class A
• Электромагнитная совместимость (EMS) EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-2 (ESD) Level 3

• Среднее время наработки на отказ (MTBF), часов 325000

Конструктивные свойства

• Габаритные размеры, мм 53.6 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 630

Монтаж

• Монтаж На DIN-рейку, настольный/настенный (опционально)

Комплект поставки

• Комплект поставки Устройство, заглушки для неиспользуемых портов, краткое руководство пользователя.
