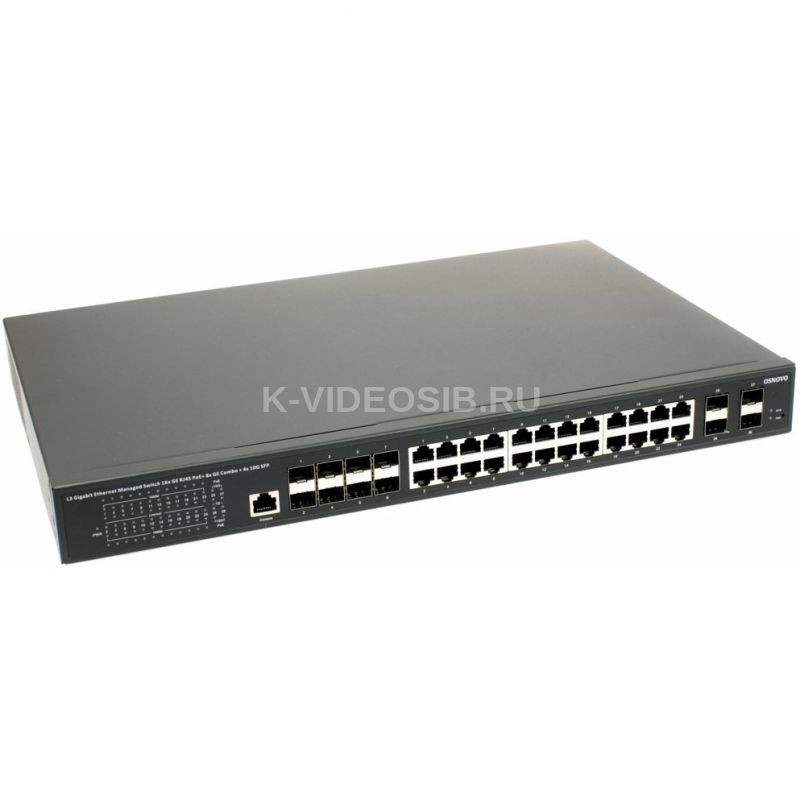

Описание OSNOVO SW-32G4X-2L

Управляемый L3 коммутатор Gigabit Ethernet на 16xGE RJ-45 + 8xGE Combo (RJ-45 + SFP) + 4x10G SFP+ Uplink. Порты: 16 x GE RJ-45 (10/100/1000 Base-T) + 8 x GE Combo Port (RJ-45 + SFP) + 4 x 10G SFP+ Uplink, Консольный порт, Уровень управления L3 (Full managed), Поддержка Jumbo Frame 10K, IGMP Snooping, Монтаж в 19" стойку, крепление в комплекте. Питание: AC90-253V(10W). Встроенная грозозащита 3kV. Размеры (ШхВхГ): 440 x 45 x 210мм. Рабочая температура: -20...+55 гр. С.

Управляемые (L3) коммутаторы с 10G портами SW-32G4X-2L и SW-32G4X-3L на 28 портов (8GE Combo + 16xGE RJ-45 + Uplink 4х10G «SFP+») предназначены для объединения сетевых устройств и передачи данных между ними.

4 «SFP+» порта работают на скорости 10G и способны без задержек передавать весь объем трафика на сервер или другое устройство. Также коммутаторы оборудованы 16ю GE RJ-45 портами и 8ю GE Combo портами. Все 24 RJ-45 порта коммутатора SW-32G4X-3L поддерживают стандарты PoE IEEE 802.3 af/at с максимальной мощностью на порт – 30 Вт. Суммарный PoE бюджет коммутатора на 24 порта – 375 Вт (по 15.6 Вт на порт), коммутатор SW-32G4X-2L PoE не поддерживает.

Коммутаторы имеют значительный запас по производительности благодаря универсальным интерфейсам и коммутационной матрице с пропускной способностью до 512 Гбит/с.

Коммутаторы имеют возможность гибкой настройки параметров через WEB-интерфейс, имеют множество функций L2+ уровня (VLAN, IGMP snooping, Link aggregation и тд.) и L3 уровня (ARP, DHCP).

Кроме того коммутаторы поддерживают работу в кольцевой топологии (Ring) благодаря использованию протоколов IEEE 802.1s (MSTP) и IEEE 802.1w (RSTP).

Питание коммутаторов осуществляется от сети AC90-265V с возможностью резервирования для обеспечения бесперебойной работы (SW-32G4X-2L), максимальная потребляемая мощность зависимости от модели. Коммутаторs могут быть установлены в 19” стойку.

Коммутаторы SW-32G4X-2L и SW-32G4X-3L могут быть использованы на предприятиях малого и среднего бизнеса:

• для подключения к сетям операторов связи и к сетям более крупным предприятий (интерфейсы 10G);
• в высокопроизводительных системах IP видеонаблюдения (в том числе с питанием IP камер по PoE (SW-32G4X-3L));
• для организации VoIP телефонии (в том числе – с питанием по конечных устройств по PoE (SW-32G4X-3L))

Типовая схема подключения коммутатора SW-32G4X-2L

Кольцевая схема подключения на примере коммутатора SW-32G4X-2L

Комплектация*

1. Коммутатор – 1шт;
2. Крепление в 19” стойку – 1к-т;
3. Кабель для подключения к сети AC230V – 2шт;
4. Краткое руководство по эксплуатации – 1шт;
5. Упаковка – 1шт.

Технические характеристики OSNOVO SW-32G4X-2L

• Артикул производителя: 14170
• Назначение: Коммутатор Gigabit Ethernet c 10G портами
• Общее кол-во портов: 28
• Кол-во портов FE: -
• Кол-во портов GE: 16
• Кол-во портов GE (не Combo порты): 16
• Кол-во портов GE SFP: 8
• Кол-во портов Combo GE (RJ45+SFP): 8
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16 K
• Пропускная способность коммутационной матрицы (Switching fabric): 512 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000Mbps port – 1,488,000 пакетов/с 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с
• Поддержка Jumbo Frame: 9 К
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree
• Функциии уровня 2: IEEE 802.1d (STP); IEEE 802.1w (RSTP); IEEE 802.1s (MSTP); VLAN / VLAN Group 4K; Tagged Based; Port-based; Voice VLAN; Link Aggregation IEEE 802.3ad with LACP; IGMP Snooping v1/v2/v3; IGMP Static Multicast Addresses; Storm Control ERPS, EAPS (ring topology)
• Функциии уровня 3: ARP (static/dynamic) DHCP (server/relay/client/snooping) OSPF (v1/v2) RIP (v1/v2) VRRP (RFC 5798) Policy Route
• Качество обслуживания (QoS): IEEE 802.1p; CoS/ToS, WRR, WFQ 8 очередей на порт
• Безопасность: Management System User Name/Password Protection; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: да
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: PWR – питание SYS – состояние системы Link/Act – подключение/сет.активность 1000M / 10G – скорость портов
• Реле аварийной сигнализации: -
• Питание: AC90-253V с резервированием
• Энергопотребление: < 25Вт
• Встроенная грозозащита: 3 кВ (8/20 мкс)
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: -
• Размеры (ШхВхГ) (мм): 440x45x210
• Монтаж в 19" стойку: да
• Рабочая температура: -20…+55°С
