Описание MOXA MGate 5101-PBM-MN-T

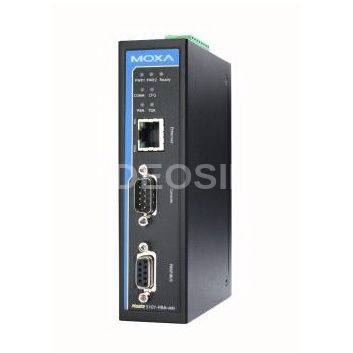

MOXA MGate 5101-PBM-MN-T - 1-портовый преобразователь PROFIBUS в Modbus TCP в промышленном исполнении. Серия шлюзов MGate 5101-PBM-MN-T предназначена для обеспечения связи PROFIBUS устройств с Modbus TCP хостами. Все модели защищены прочными металлическими корпусами, они могут монтироваться на DIN-рейку и, опционально, могут иметь встроенную оптическую изоляцию. PROFIBUS и Ethernet статус отображается на светодиодных индикаторах, что упрощает обслуживание устройств. Прочная конструкция чрезвычайно полезна в индустриальных применениях таких как нефтяная / газовая промышленность, энергетика, автоматизация производственных процессов и т.п.

Windows утилиты для простой установки и мониторинга трафика

Утилита MOXA MGate Manager обеспечивает чрезвычайно простую и удобную конфигурацию и эксплуатацию MGate 5101-PBM-MN-T. Инновационная функция Moxa AutoScan позволяет автоматически определять все подключенные PROFIBUS ведомые (slave) устройства и их доступные модули ввода / вывода для быстрого завершения конфигурирования шлюза. После этого становится доступной таблица отображения конфигурации Modbus TCP Master (например, SCADA, PLC ) настройки. Кроме этого, пользователи могут настроить функции импорта / экспорта, а также использовать встроенные средства мониторинга для надежного поддержания Modbus связи и устранения неполадок.

Функции обслуживания

MGate 5101-PBM-MN-T поддерживает веб-консоль и Telnet-консоль для удаленного обслуживания. Каждая из них в свою очередь поддерживает функции шифрования, такие как HTTPS и SSH для предотвращения несанкционированного доступа. Ведется так же журнал событий, который может быть использован для технического обслуживания. Пользователи могут просматривать журнал событий и удаленно - через веб-консоль. Сигнальное реле предназначено для отображения статуса входного питания. Все это обеспечивает инженеров по техническому обслуживанию дополнительными инструментами для поиска неисправностей и обслуживания.

Технические характеристики MOXA MGate 5101-PBM-MN-T

Последовательные порты

• Количество портов 1

• Тип портов RS-232
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы Modbus TCP Slave/Master
• Гальваническая изоляция, кВ 1.5

Интерфейс PROFIBUS

• Протокол PROFIBUS DP-V1 Master

• Количество портов 1
• Скорость передачи данных 9600 бит/с ~ 12 Мбит/с
• Разъемы DB9 "мама"
• Гальваническая изоляция, кВ 2

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 365 мА при 12 В пост.
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ 75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2; IECEx
• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 540026

Конструктивные свойства

• Габаритные размеры, мм 36 x 105 x 140

• Материал корпуса Металл
• Защита от пыли и влаги IP30
• Масса нетто, г 500
• Монтаж На DIN-рейку
• Комплект поставки Устройство, документация и ПО на CD, краткое руководство пользователя,
