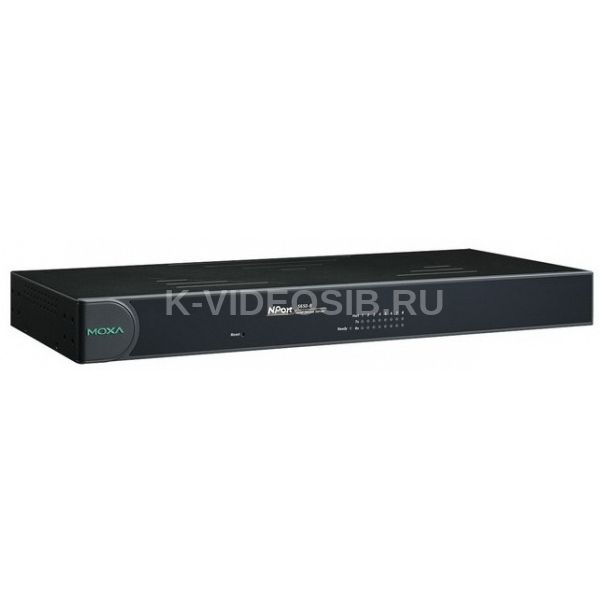

Описание MOXA NPort 5650-16-T

Мощный коммутационный сервер MOXA NPort 5650-16-T предназначен для монтажа в 19-дюймовую стойку и несет на своей задней панели сразу 16 универсальных COM-портов стандарта RS-232/422/485. Таким образом, базовая конфигурация модели позволяет проектировать крупномасштабные индустриальные сети на базе последовательных устройств любого типа, существенно упрощает архитектуру и допускает различные варианты топологий. Изделие сохраняет работоспособность при экстремальных температурах внешней среды и оснащено широким набором подтягивающих резисторов.

Особенности MOXA NPort 5650-16-T

• COM-порты с разъемами RJ-45 функционируют в широком диапазоне скоростей: от 50 бит/с до 921,6 Кбит/с. Используется полный набор управляющих сигналов и запатентованная технология ADDC.
• Подтягивающие резисторы обеспечат стабильность сигнала. DIP-переключатели позволят вручную выставить величину сопротивления по каждому направлению. LAN-порт: 10/100 Base TX (Auto MDI/MDIX).
• опции: WEB, Telnet, Windows. Продуманная система LED-индикаторов демонстрирует статус питания и связи для каждого маршрута. Встроен автоматический сторожевой триггер перезагрузки.
• Поддерживаются операционные режимы TCP, UDP, Real COM, Pair Connection, RFC2217; сетевые протоколы безопасного управления (SNMP), удаленного доступа (RTelnet), синхронизации (SNTP).
• Широкий диапазон напряжения упрощает выбор промышленных источников переменного тока: 100…240 VAC (47…63 Гц). Защита от перепадов напряжения: 1 кВ (питание и сигналы). ESD Protection: 4/8 кВ.
• Несмотря на безвентиляторное исполнение, устройство отличается повышенной температурной устойчивостью: -40…+75 С. Металлический корпус предохраняет узлы от механических повреждений.
• Габариты: 440х45х198. Срок наработки на отказ (MTBF) — 12 лет.

Благодаря непревзойденным коммуникационным параметрам стоечный конвертер MOXA NPort 5650-16-T позволяет эффективно распределить хосты по сети и централизовать управление целым пулом промышленных устройств (контроллеры, датчики, механизмы). Программные драйверы гарантируют совместимость с большинством современных операционных систем, включая Windows, Unix и Linux. Международные сертификаты: UL/EN 60950-1, EN 55022/24, FCC 15B, EN 61000-4.

Технические характеристики MOXA NPort 5650-16-T

Компания-производитель

• Название компании: MOXA

  Реализация корпуса

• Внешний вид и материал: Металл
• Монтаж: В стойку 19''
• Высота: 1 U

  Экран

• Тип экрана: LCD

  Порты ввода-вывода

• Всего последовательных портов: 16
• Количество разъемов RS-232/422/485: 16
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: 16xRJ-45

  Сетевые порты

• Количество Ethernet-разъемов: 1
• Количество 10/100 Mb Ethernet: 1
• Тип коннектора 10/100 Mb Ethernet: 1xRJ-45

  Поддерживаемые протоколы

• Стандартные протоколы: SNTP, SMTP, BootP, HTTP, Telnet, ICMP, TCP, UDP, DHCP, DNS, SNMP V1, Rtelnet, ARP, PPP, SLIP, RFC2217
• Поддержка IPv6: Ipv4

  Отвод тепла

• Тип: Пассивный

  Способы оповещения и настройки

• Индикация: Индикатор скорости 10/100 Мбит, Индикатор готовности, Индикатор последовательных портов
• кнопки: Вкл/выкл, 1 кнопка сброса, Управляющие кнопки
• Метод настройки: Telnet, Собственный дисплей и клавиатура, WEB-консоль

  Электропитание

• Требования по напряжению AC: 100 ... 240 В
• Мощность потребления: 24.48 Вт
• Потребляемый ток: 102 мА (240 V)

  Операционная система

• Поддержка ОС: Linux kernel 2.6, Windows CE 5.0, Windows CE 6.0, Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows XP, Windows XP Embedded, Windows 7, Windows 8, Linux kernel 2.4, Linux kernel 3.x, Windows 95, Windows 98, Windows ME, Windows NT, Windows 2000, Windows Vista, Windows 8.1, Unix, Open Server, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X, Windows Server 2008 SP2

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 85 °С
• Требования к влажности: 5 ... 95 % (non-condensing)
• Время наработки на отказ: 531264 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 85 °С

  Размеры

• Ширина: 440 мм
• Высота: 45 мм
• Глубина: 198 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, FCC, EN 60601
• Стандарты безопасности: UL 60950-1, EN 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 55011
• Стандарты по электромагнитным помехам: EN 55022 Class A, FCC Part 15 Subpart B Class A
