Описание MOXA NPort 6650-16

MOXA NPort 6650-16 - 16-портовый асинхронный сервер RS-232/422/485 в Ethernet с расширенным набором функций. Модель поддерживает DES, 3DES и AES протоколы, которые обеспечивают безопасную передачу данных через TCP/IP Ethernet сети. Сервер NPort 6650-16 имеет RS-232/422/485 интерфейсы, это означает, что может использоваться для подключения устройств с последовательным интерфейсом к Ethernet сети с шифрованием данных, таких как консольные порты устройств и т.п.

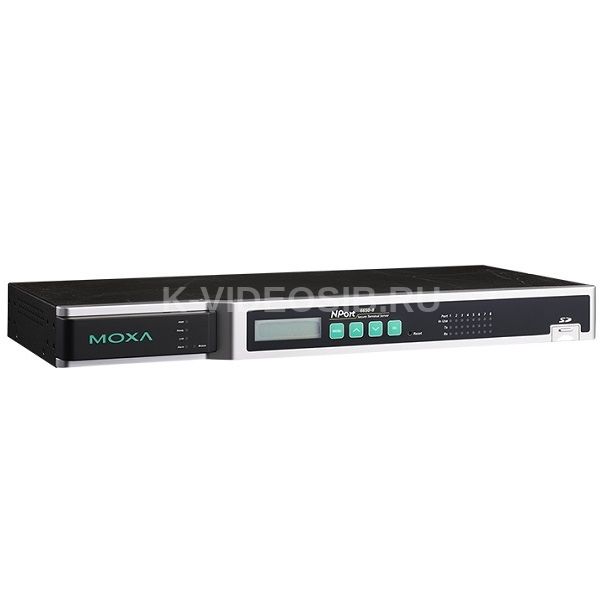

На передней панели NPort 6650-16 ЖК-дисплей и кнопки для конфигурации и выбора операционных мод. Панель индикации отображает имя сервера, серийный номер и IP адрес, а также другие коммуникационные параметры могут быть легко изменены с передней панели - сетевая маска, межсетевой адрес.

Технические характеристики MOXA NPort 6650-16

Последовательные порты

• Количество портов 16

• Тип портов RS-232/422/485
• Разъемы RJ45 (8-конт.)
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Управление направлением передачи данных по RS-485 ADDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS, DTR/DSR, XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Интерфейс Ethernet

• Количество портов 1

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)
• Сетевые протоколы ICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE
• Гальваническая изоляция, кВ 1.5

ЖК-дисплей и клавиатура для просмотра/изменения настроек

• ЖК-дисплей и клавиатура для просмотра/изменения настроек Есть

Установка внешней карты памяти

• Тип слота Слот для SD-карты объемом до 2 Гб

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 100 ~ 240 В перем.

• Потребление тока 285 мА при 100 В перем., 190 мА при 240 В перем.
• Разъем электропитания Разъём C14

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 55

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL 60950-1

• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 55024; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 101783

Конструктивные свойства

• Габаритные размеры, мм 440 х 195 х 44

• Материал корпуса Металл
• Масса нетто, г 3580
• Монтаж В стойку 19"
• Комплект поставки Устройство, краткое руководство пользователя, документация и ПО на CD, кабель питания, крепеж для монтажа в стойку 19", переходник с RJ45 на DB9
