Описание OSNOVO SW-24G4X-1L

OSNOVO SW-24G4X-1L - управляемый L3 коммутатор на 24xGE RJ-45 c PoE + 4х10G SFP+ порта. Порты: 24 x GE (10/100/1000 Base-T) с поддержкой PoE (IEEE 802.3af/at), 4 x 10G SFP+ Uplink. Соответствует стандартам PoE IEEE 802.3af/at. Автоматическое определение и режим антизависания PoE устройств. Мощность PoE на порт - до 30W. Суммарная мощность PoE до 400W. Поддержка режима CCTV: Увеличение расстояния передачи данных и питания до 250м, изоляция портов (VLAN). Встроенная грозозащита 4kV на порт. Питание: AC90-253V (410W). Встроенный БП. Монтаж в 19 - дюймовую стойку, крепление в комплекте. Размеры (ШхВхГ): 440x44x320мм. Рабочая температура: -10…+50°С.

Управляемый (L3) коммутатор с 10G портами SW-24G4X-1L на 28 портов (24xGE RJ-45 c PoE + 4х10G «SFP+») предназначен для объединения сетевых устройств, передачи данных между ними.

24 основных порта коммутатора поддерживают PoE стандартов IEEE 802.3 af/at с максимальной мощностью на порт – 30 Вт. Суммарный PoE бюджет коммутатора на 24 порта – 400 Вт (по 16.6 Вт на порт).

4 «SFP+» порта работают на скорости 10G и способны без задержек передавать весь объем трафика на сервер или другое устройство.

Коммутатор имеет значительный запас по производительности благодаря универсальным интерфейсам и неблокируемой коммутационной матрице с пропускной способностью до 128 Гбит/с.

Коммутатор имеет возможность гибкой настройки параметров через WEB-интерфейс, имеют множество функций L2+ уровня (VLAN, IGMP snooping, Link aggregation и тд.) и L3 уровня (ARP, DHCP, Routing RIP V1/V2 и тд.)

Кроме того коммутатор поддерживают работу в кольцевой топологии (Ring) благодаря поддержке протоколов IEEE 802.1s (MSTP) и IEEE 802.1w (RSTP).

С помощью кнопок на передней панели в коммутаторе предусмотрена быстрая активация функций:

• QOS – вкл/выкл приоритезации видеотрафика;
• Ai POE – автоматическое определение «зависших» PoE устройств;
• CCTV – увеличение расстояния передачи данных до 250м на портах 1-8 (скорость 10 Мбит/с без PoE);
• VLAN – изоляция портов 1-24 друг от друга (могут обмениваться данными только с SFP+ портами) для защиты от сетевого шторма.

  Коммутатор SW-24G4X-1L может быть использован на предприятиях малого и среднего бизнеса:

• для подключения к сетям операторов связи и к сетям более крупным предприятий (интерфейсы 10G);
• в высокопроизводительных системах IP видеонаблюдения (в том числе с питанием IP камер по PoE);
• для организации VoIP телефонии (в том числе – с питанием по PoE конечных устройств).

  Особенности оборудования

• Высокопроизводительные Uplink-порты 10G (4 x 10G «SFP+»);
• Значительный PoE бюджет – 400Вт;
• Поддержка Ai PoE – автоматическое определение «зависших» PoE устройств;
• Возможность передачи данных на 250м при 10 Мбит/с (1-8 порты);
• Управление через WEB интерфейс;
• Поддержка функций L2 (VLAN, QOS, LACP, LLDP, IGMP snooping) и L3 (ARP, DHCP, Routing RIP V1/V2);
• Поддержка кольцевой топологии подключения (STP, RSTP, MSTP).

  Описание элементов коммутатора

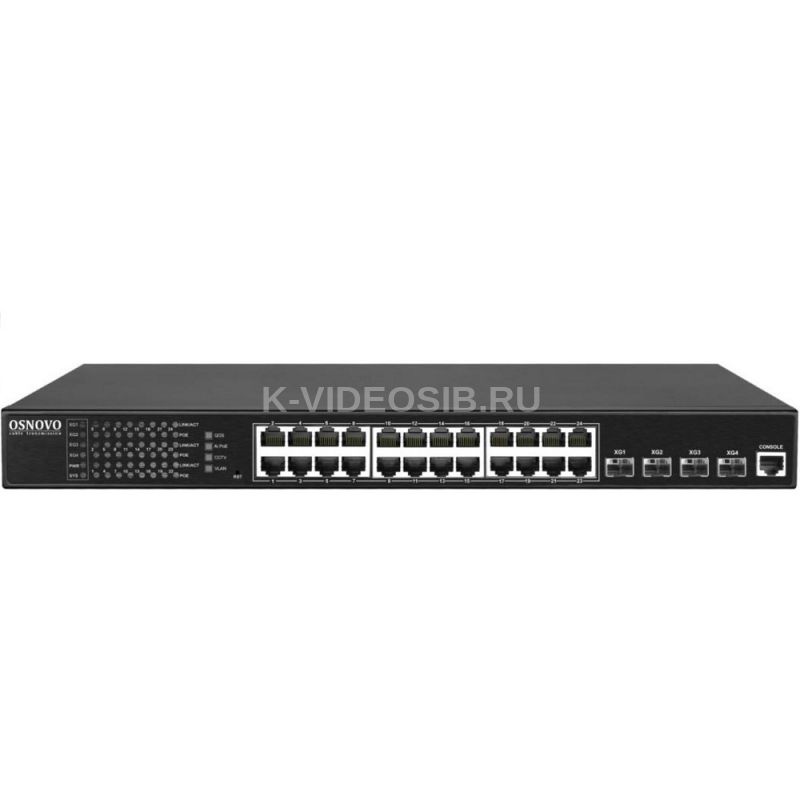

  Коммутатор SW-24G4X-1L, разъемы, кнопки и индикаторы на передней панели.

  Коммутатор SW-24G4X-1L, назначение разъемов, кнопок и индикаторов на передней панели.

  Коммутатор SW-24G4X-1L, разъемы на задней панели.

  2 Коммутатор SW-24G4X-1L, назначение разъемов.

  Схема подключения коммутатора SW-24G4X-1L на примере построения системы видеонаблюдения на предприятии.

  Типовая схема подключения коммутатора SW-24G4X-1L.

  Комплектация*

  1. Коммутатор – 1шт;
  2. Крепление в 19” стойку – 1шт;
  3. Кабель для подключения к сети AC230V – 1шт;
  4. Краткое руководство по эксплуатации – 1шт;
  5. Упаковка – 1шт

Технические характеристики OSNOVO SW-24G4X-1L

• Артикул: 13737
• Общее кол-во портов: 28
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 24
• Кол-во портов GE: -
• Кол-во портов GE (не Combo порты): -
• Кол-во портов SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Встроенные оптические порты: -
• Топология подключения: Каскад, Кольцо
• Параметры оптического порта: -
• Мощность PoE на один порт (макс.) Вт: 30
• Суммарная мощность всех портов (макс.) (Вт): 400
• Стандарты PoE: IIEEE 802.3af IEEE 802.3at
• Метод подачи PoE: Метод А: 1, 2 (+), 3, 6 (-)
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16К
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 10К
• Стандарты и протоколы: IEEE 802.3 10Base T IEEE 802.3u 100Base TX IEEE 802.3ab 1000Base T IEEE 802.3z 1000 Base X IEEE 802.3ae 10G Base SR/LR IEEE 802.3x Flow Control IEEE 802.1q VLAN IEEE 802.1p Class of Service IEEE 802.1d Spanning Tree IEEE 802.1w Rapid Spanning Tree IEEE 802.1s Multiple Spanning Tree G.8032 ERPS Ethernet loop protection switch
• Функциии уровня 2: IEEE 802.1D (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) VLAN / VLAN Gro up, Voice VLAN Link Aggregation IEEE 802.3ad with LACP IGMP Snooping v1/v2/v3 DHCP Snooping IGMP Static Multicast Addresses Storm Control
• Функциии уровня 3: ARP Configuration Routing Configuration DHCP server DHCP Relay Support RIP V1/V2 protocols Support OSPF V1/V2 protocols
• Качество обслуживания (QoS): IEEE 802.1p; CoS/ToS, WRR, WFQ 8 очередей на порт
• Безопасность: Management System User Name/Password Protection; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: да
• Режим антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Интерфейс управления: Управление через Web-интерфейс; CLI; Telnet; SNMP
• Индикаторы: PWR питание SYS состояние системы X G 1 X G 4 линк на SFP портах PoE индикаторы PoE Link Act подключение/сет.активность
• Питание: AC 90-253V
• Энергопотребление (без нагрузки PoE): 10 Вт
• Размеры (ШхВхГ) (мм): 440х44х320
• Монтаж в 19" стойку: да
• Рабочая температура: -10…+50°С
• Дополнительно: Охлаждение: Активное (вентиляторы в корпусе) Встроенная грозозащита 4kV (8/20 us)
