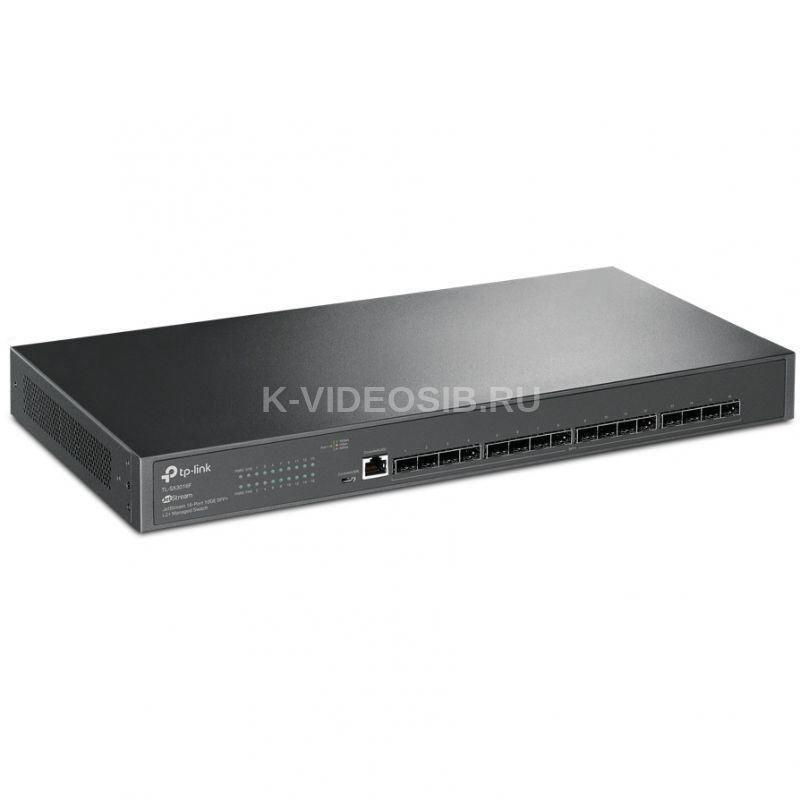

Описание TP-Link TL-SX3016F

TP-Link TL-SX3016F — это управляемый коммутатор на 16 оптических 10G‑портов с коммутационной ёмкостью 320 Гбит/с, который идеально подойдёт для бизнес‑сетей любого размера и обеспечит максимальную скорость и надёжность.

Управляемый коммутатор JetStream уровня 2+ с 16 портами SFP+ 10 Гбит/с Молниеносный 10G: 16 портов SFP+ со скоростью 10 Гбит/с обеспечат высокую пропускную способность и неблокирующую коммутационную ёмкость 320 Гбит/с. Функции уровней 2 и 2+: поддержка полного набора функций уровней 2 и 2+, включая статическую маршрутизацию, приоритизацию (QoS), IGMP Snooping и не только. Надёжная защита: привязка IP‑MAC‑порт, список управления доступом (ACL), функция Port Security, аутентификация 802.1X и другое. Резервное питание: два разъёма питания позволят гарантированно создать надёжную сеть. Централизованное облачное управление: интеграция с Omada SDN для облачного доступа и удалённого управления. Standalone-управление: веб‑интерфейс, интерфейс командной строки CLI (консольный порт, Telnet, SSH), SNMP, RMON и Dual Image.

Бесшовная интеграция с облаком Omada SDN Платформа Omada SDN объединяет точки доступа, коммутаторы и шлюзы, обеспечивая стопроцентное централизованное облачное управление. Omada позволяет без труда создать масштабируемую сеть с управлением из единого интерфейса, а также обеспечивает бесшовное проводное и беспроводное подключение, идеально подходящее для использования в гостиницах, образовательных учреждениях, точках розничной торговли, офисах и так далее.

Резервное питание Два разъёма питания позволят гарантированно создать надёжную сеть.

Функции уровня 32 Коммутатор TL‑SX3016F поддерживает широкий набор функций уровней 2+ и 3, позволяющих предприятиям и интернет‑провайдерам построить высокомасштабируемую надёжную эффективную сеть.

Защита сети TL‑SX3016F поддерживает широкий набор функций защиты от сетевых угроз, включая привязку IP-MAC-порт-VID, функцию Port Security, управление широковещательным штормом и DHCP Snooping. Также имеется встроенный список распространённых DoS‑атак, благодаря чему предотвратить такие атаки не составит никакого труда. Списки управления доступом (ACL) (для уровней 2–4) позволят ограничить доступ к конфиденциальным сетевым ресурсам путём блокировки пакетов по MAC- или IP‑адресу источника либо назначения, портам TCP/UDP или VLAN ID. Также можно включить аутентификацию 802.1X, чтобы доступ к сети был по паролю.

Расширенные функции управления TL‑SX3016F поддерживает широкий набор функций уровня 2+, включая 802.1Q Tag VLAN, зеркалирование порта, STP/RSTP/MSTP, LACP и управление потоком 802.3x. Функция отслеживания сетевого трафика IGMP Snooping обеспечивает оптимизированную передачу мультикаст‑потока исключительно к конечным получателям, избавляясь от ненужного трафика, в то время как функция IGMP throttling & filtering контролирует каждого пользователя на уровне порта для предотвращения несанкционированного мультикаст‑доступа. Помимо этого TL‑SX3016F поддерживает статическую маршрутизацию, обеспечивающую сегментирование сети с помощью внутренней маршрутизации через коммутатор, что позволяет более эффективно использовать сетевой трафик.

Расширенные функции приоритизации данных Приоритизация голосового и видеотрафика выполняется по IP‑адресу, MAС‑адресу, порту TCP, порту UDP и не только. Приоритизация (QoS) позволит сохранить плавность голосовых и видеоприложений, даже когда мало пропускной способности.

Функции для интернет-провайдеров TL‑SX3016F поддерживает набор функций, таких как sFlow, QinQ, L2PT, PPPoE ID Insertion и IGMP-аутентификация. Протоколы 802.3ah OAM и DLDP упрощают мониторинг и устранение неполадок сетей Ethernet.

Поддержка IPv6 TL‑SX3016F поддерживает ряд функций IPv6, включая Dual IPv4/IPv6 Stack, MLD Snooping, ACL (список управления доступом) IPv6, DHCPv6 Snooping, интерфейс IPv6, PMTU Discovery и IPv6 Neighbor Discovery, благодаря которым оборудование будет готово к сетям следующего поколения (NGN).

Технические характеристики TP-Link TL-SX3016F

АППАРАТНЫЕ ХАРАКТЕРИСТИКИ Интерфейсы    • 16 слотов SFP+ 10GE • 1 консольный порт RJ45 • 1 консольный порт Micro-USB Вентиляторы    1 Источник питания    100–240 В переменного тока, 50/60 Гц Размеры (Ш × Д × В)    440 × 220 × 44 мм Крепление    В стойку Максимальное энергопотребление    32,74 Вт (220 В / 50 Гц) Максимальное тепловыделение    111,71 БТЕ/час (220 В / 50 Гц) ПРОИЗВОДИТЕЛЬНОСТЬ Коммутационная способность    320 Гбит/с Скорость передачи пакетов    238,08 млн пакетов в секунду Таблица МАС-адресов    32К Буфер памяти пакетов    24 Мбит Кадры Jumbo    9 КБ ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ Приоритизация (QoS)    • 8 приоритетных очередей • Приоритет 802.1p CoS/ DSCP • Режим приоритета очередей — SP (строгий приоритет) — WRR (Weighted Round Robin) — SP+WRR • Контроль пропускной способности — Ограничение скорости для портов/потоков • Плавная производительность • Действия с потоками — Зеркалирование (на поддерживаемый интерфейс) — Перенаправление (на поддерживаемый интерфейс) — Ограничение скорости — Метки приоритизации QoS Функции L2 и L2+    • Агрегирование каналов — Статическое агрегирование каналов — 802.3ad LACP — До 8 групп агрегирования, до 8 портов на группу • Протокол STP — 802.1D STP — 802.1w RSTP — 802.1s MSTP — STP Security: TC Protect, BPDU Filter/Protect, Root Protect, Loop Protect • Обнаружение петель (Loopback Detection) — По порту — По VLAN • Управление потоком — 802.3x — Предотвращение блокировки HOL • Зеркалирование — Зеркалирование портов — Зеркалирование CPU — One-to-One — Many-to-One — Входящий трафик / Исходящий трафик / Весь трафик Мультивещание 2-го уровня    • IGMP Snooping — IGMP v1/v2/v3 Snooping — Fast Leave — IGMP Snooping Querier — Аутентификация IGMP • Аутентификация IGMP • MLD Snooping — MLD v1/v2 Snooping — Fast Leave — MLD Snooping Querier — Конфигурация статических групп — Ограниченный IP Multicast • MVR • Multicast-фильтрация: 256 профилей, 16 записей на профиль Виртуальные сети    • VLAN-группы — Максимум 4K VLAN-групп • 802.1Q тег VLAN • MAC-адрес VLAN: 30 записей • Протокол VLAN: Protocol Template 16, Protocol VLAN 16 • Частный VLAN • GVRP • VLAN VPN (QinQ) — QinQ по порту — Выборочный QinQ • Голосовой VLAN Списки доступа (ACL)    • Список управления доступом (ACL) по времени • Список управления доступом (ACL) для MAC-адресов — MAC-адрес источника — MAC-адрес назначения — VLAN ID — Приоритет пользователя — EtherType • Список управления доступом (ACL) для IP-адресов — IP-адрес источника — IP-адрес назначения — Фрагмент — IP-протокол — Флаг TCP — Порт источника TCP/UDP — Порт назначения TCP/UDP — Тип обслуживания DSCP/IP — Приоритет пользователя • Комбинированный список управления доступом (ACL) • Список управления доступом (ACL) IPv6 • Политика — Зеркалирование (на поддерживаемый интерфейс) — Перенаправление (на поддерживаемый интерфейс) — Ограничение скорости — Метка приоритизации (QoS) • Привязка правил ACL к портам/VLAN Безопасность    • Привязка IP-MAC-порт — 512 записей — DHCP Snooping — ARP Inspection — Защита адреса источника IPv4 • Привязка IPv6-MAC-порт — 512 записей — DHCPv6 Snooping — Обнаружение соседей — Защита адреса источника IPv6: 100 записей • Защита от DoS-атак • Статическая/динамическая защита порта (Port Security) — До 64 MAC-адресов на порт • Защита от сетевых штормов Broadcast/Multicast/Unicast — kbps/ratio/pps • 802.1X — Аутентификация по порту — Аутентификация по MAC-адресу — Присвоение VLAN — MAB — Гостевой VLAN — Поддержка аутентификации и учёта RADIUS • AAA (включая TACACS+) • Изолирование портов • Защищённый веб-интерфейс HTTPS с SSLv3/TLS1.2 • Управление через защищённый интерфейс командной строки с SSHv1/SSHv2 • Управление доступом по IP/порту/MAC IPv6    • IPv6 Dual IPv4/IPv6 • Multicast Listener Discovery (MLD) Snooping • Список управления доступом (ACL) IPv6 • Интерфейс IPv6 • Статическая маршрутизация IPv6 • Обнаружение соседей IPv6 • Обнаружение пути максимальной единицы передачи (MTU) • Протокол межсетевых управляющих сообщений (ICMP) версии 6 • TCPv6/UDPv6 • Приложения IPv6 — Клиент DHCPv6 — Ping6 — Tracert6 — Telnet (v6) — IPv6 SNMP — IPv6 SSH — IPv6 SSL — HTTP/HTTPS — IPv6 TFTP Функции 3-го уровня    • 16 интерфейсов IPv4/IPv6 • Статическая маршрутизация — 48 статических маршрутов • Статический ARP — 128 статических записей • Proxy ARP • Самообращённый ARP • DHCP-сервер • DHCP Relay — DHCP Interface Relay — DHCP VLAN Relay • DHCP L2 Relay Дополнительные функции    • Автоматическое обнаружение устройств • Групповая настройка • Групповое обновление прошивки • Умный мониторинг сети • Оповещения об отклонениях • Единая настройка • Перезагрузка по расписанию Базы управляющей информации (MIB)    • MIB II (RFC 1213) • Интерфейс MIB (RFC 2233) • Интерфейс Ethernet MIB (RFC 1643) • Мост MIB (RFC 1493) • P/Q-мост MIB (RFC 2674) • RMON MIB (RFC 2819) • RMON2 MIB (RFC 2021) • Клиент RADIUS-учёт MIB (RFC 2620) • Клиент RADIUS-аутентификация MIB (RFC 2618) • Удалённый Ping, трассировка MIB (RFC 2925) • Поддержка закрытых MIB TP-Link УПРАВЛЕНИЕ Приложение Omada    Да (требуется аппаратный (OC300 или OC200), программный или облачный контроллер Omada) Централизованное управление    • Аппаратный контроллер Omada OC300 • Аппаратный контроллер Omada OC200 • Программный контроллер Omada • Облачный контроллер Omada Облачный доступ    Да (требуется аппаратный (OC300 или OC200), программный или облачный контроллер Omada) Автоматическая настройка параметров    Да (требуется облачный контроллер Omada) Управление    • Графический веб-интерфейс • Интерфейс командной строки (CLI) через консольный порт и telnet • SNMP v1/v2c/v3 • Trap/Inform • RMON (1, 2, 3, 9 групп) • Шаблон SDM • Клиент DHCP/BOOTP • LLDP/LLDP-MED 802.1ab • Автоматическая установка DHCP • Dual Image, Dual Configuration • Мониторинг параметров процессора • Диагностика кабелей • EEE • Восстановление пароля • SNTP • Системный журнал ПРОЧЕЕ Сертификация    CE, FCC, RoHS Комплект поставки    • Коммутатор • Кабель питания (2 шт.) • Краткое руководство по настройке • Комплект для монтажа в стойку • Резиновые ножки Системные требования    Microsoft Windows (98SE, NT, 2000, XP, Vista, 7, 8, 10, 11), macOS, NetWare, UNIX или Linux Параметры окружающей среды    Рабочая температура: 0...+50 °C Температура хранения: –40...+70 °C Влажность воздуха при эксплуатации: 10–90% без образования конденсата Влажность воздуха при хранении: 5–90% без образования конденсата
