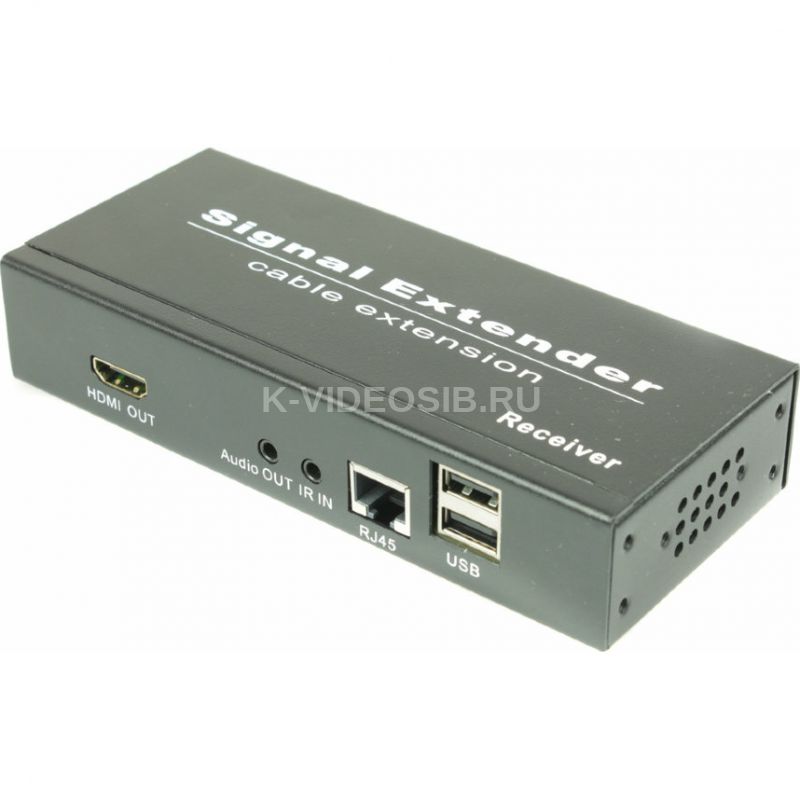

Описание OSNOVO RLN-HiKM2

Дополнительный приёмник для комплекта TLN-HiKM2+RLN-HiKM2. Позволяет использовать режим Multicast для передачи HDMI по сети Ethernet с одного источника на множество мониторов (до 253).

Особенности модели:

• Разрешение до 1920x1080(60Гц), 36бит.
• Стандарт видеосжатия H.264(AVC).
• Поддержка HDMI 1.3, HDCP 1.2.
• Вх. -USB(A)x2/RJ45/TRS3.5мм(ИК)/Роз.2,1х5мм(DC12V). Вых. - TRS3,5мм(Audio OUT/неактивен)/TGR(RS232/неактивен)/HDMI(A).
• В комплекте БП DC12V(1А) - 1шт, ИК приёмник.
• Размеры (ШxВxГ): 150x30x64мм.
• Вес:0,3 кг.
• Рабочая температура -15…+55°С.

  Схема подключения комплекта TLN-HiKM2+RLN-HiKM2 в режиме «точка-точка»



  Схема подключения комплекта TLN-HiKM2+RLN-HiKM2 в режиме «точка-точка» через коммутатор



  Схема подключения комплекта TLN-HiKM2+RLN-HiKM2 через коммутатор в режиме «точка-многоточка»



  Схема подключения комплекта TLN-HiKM2+RLN-HiKM2 через коммутатор в режиме «многоточка-многоточка»



Технические характеристики OSNOVO RLN-HiKM2

• Артикул производителя: 14372
• Назначение: Приемник
• Расстояние передачи (макс.) (м): 190
• Версия HDMI: 1.3
• Разрешение (макс.): 1080p
• Частота кадров при максимальном разрешении (Гц): 60
• Аудио: по HDMI (DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD)
• ИК: да
• USB: да
• RS232: -
• Подключение: HDMI(A) (вых.)х1; TRS 3,5мм (ИК)х1; RJ45х1; USB(A)x2 DC5.5мм (розетка)x1
• Питание: БП AC230V/DC12V
• Рабочая температура: ̶15...+55°С
• Дополнительно: Работает совместно с передатчиком TLN-HiKM2. Рекомендуется использовать с гигабитными сетевыми коммутаторами с поддержкой IGMP и Jumbo Frame. В выделенной гигабитной сети могут работать 6 передатчиков и до 253 приемников. Для передачи сигнала используется
• Размер (ШхВхГ) (мм): 150 х 30 х 64
