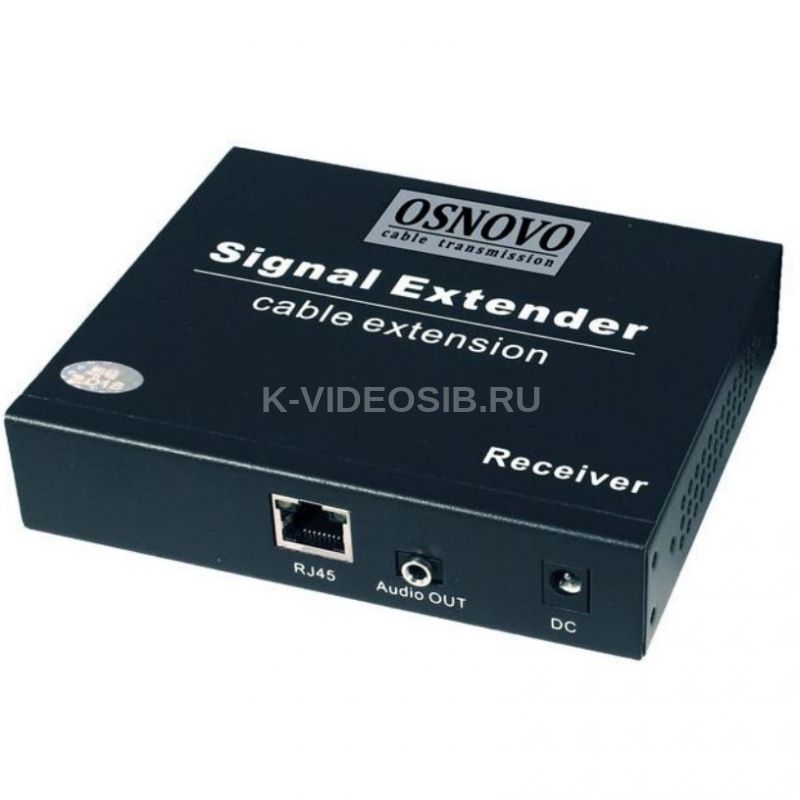

Описание OSNOVO RLN-VKM/1(ver.2)

Дополнительный приёмник VGA, USB(клавиатура+мышь) и аудиосигналов по сети Ethernet для комплекта TLN-VKM/1+RLN- VKM/1(ver.2). Разрешение до 1920х1080, 60Гц. Вх. - RJ45/Роз.2,1х5мм(DC12V). Вых. - D-sub 15(VGA)/TRS3.5мм(аудио)/USBх2. В комплекте БП DC12V(1А) - 1шт. Размеры (ШxВxГ): 130x30x118мм. Вес:0,7кг. Рабочая температура:-15..+55гр. С.

Комплект TLN-VKM/1+RLN- VKM/1(ver.2) (передатчик+приемник) предназначен для передачи VGA, сигналов клавиатуры и мыши, а также аудиосигналов по сети Ethernet. Расстояние передачи в режиме «точка-точка» – до 200м. Предусмотрена возможность увеличения расстояния передачи с помощью Ethernet коммутаторов и удлинителей. Максимальное разрешение VGA – до 1080p(1920x1080p, 60Гц, прогрессивная развертка). Присутствует сквозной выход VGA у передатчика.

К передатчику TLN-VKM/1(ver.2) можно подключать до 253 приемников RLN-VKM/1(ver.2) в режиме Multicast (необходим управляемый гигабитный коммутатор с поддержкой multicast и jumbo фреймов для корректной работы).

Для работы в сети Ethernet в режиме «точка-многоточка» передатчик и приемник должны быть настроены через WEB интерфейс, где можно задать IP адрес, изменить маску подсети и тд. При работе в режиме «точка – точка» настройка, в большинстве случаев, не требуется.

С помощью комплекта TLN-VKM/1+RLN- VKM/1(ver.2) возможно передавать USB сигналы от клавиатуры и мыши.

Комплект TLN-VKM/1+RLN- VKM/1(ver.2) с успехом может быть использован в самых различных проектах, где необходимо удаленно по сети Ethernet управлять устройствами с VGA выходами. Например, видеорегистратором и т.д.

Особенности оборудования

• Расстояние передачи в режиме «точка-точка» – до 200м;
• Максимальное разрешение VGA – до 1080p (1920x1080, 60Гц, прогрессивная развертка);
• Поддержка передачи сигналов USB-клавиатуры, мыши;
• Поддержка передачи аудиосигналов;
• Поддержка Plug&Play;
• Не требует драйверов для работы;
• Совместимость с OS: Windows, Linux, Unix;
• Рекомендованный кабель: UTP/STP CAT5e/CAT6;
• Простота и надежность в эксплуатации.

Схема подключения комплекта TLN-VKM/1+RLN-VKM/1(ver.2) в режиме «точка-точка».

Схема подключения комплекта TLN-VKM/1+RLN-VKM/1(ver.2) в режиме «точка-точка» через гигабитный коммутатор.

Схема подключения комплекта TLN-VKM/1+RLN-VKM/1(ver.2) через гигабитный коммутатор в режиме «точка-многоточка».

Технические характеристики OSNOVO RLN-VKM/1(ver.2)

• Артикул производителя: 14059
• Назначение: Приемник
• Расстояние передачи (макс.) (м): 200
• Разрешение (макс.): 1920х1080
• Аудио: да
• ИК: -
• USB: да
• RS232: -
• Подключение: RJ45 х1; D-sub15(VGA вых.) х1, USB-A х1, TRS3.5мм(аудио вых.) х1, Роз. DC5,5x2,1mm (питание).
• Питание: БП AC220V/DC12V
• Рабочая температура: -15…+55°С
• Размер (ШхГхВ) (мм): 130x30x118
• Дополнительно: Предназначен для работы с передатчиком TLN-VKM/1(ver.2). Рекомендуется использовать с гигабитными сетевыми коммутаторвами с поддержкой IGMP и Jumbo Frame. В выделенной гигабитной сети могут работать до 253 приемников. Приемник не совместим с передатчиками других версий
