Описание MOXA NPort S8455I-MM-SC

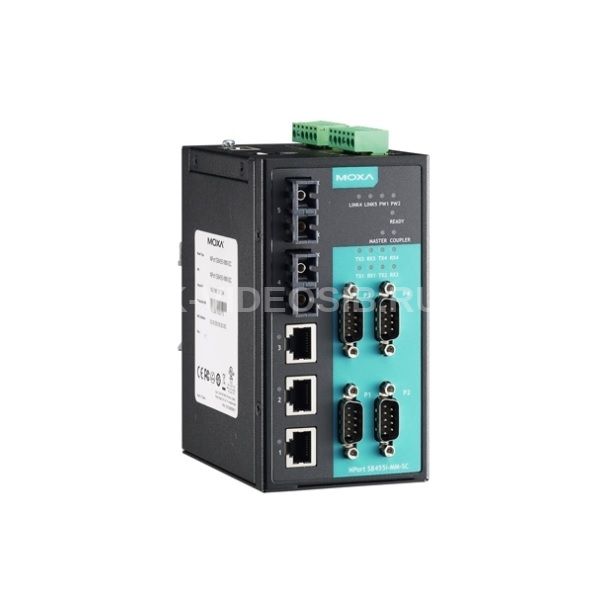

MOXA NPort S8455I-MM-SC 4-портовый асинхронный сервер RS-232/422/485 в Ethernet cо встроенным Ethernet-коммутатором (с портами многомодового оптоволокна). Имеет 2 оптических и 3 "медных" Ethernet порта, а так же 4 RS-232/422/485 порта в одном устройстве, что позволяет снизить общее потребление, занимаемую ими площадь и как итог - общую стоимость проекта.

Передача данных между последовательным и Ethernet интерфейсами - двунаправленная. Полнофункциональный управляемый Ethernet коммутатор, который поддерживает QoS, IGMP-snooping / GMRP, VLAN, Port Trunking, SNMPv1/v2c/v3 и IEEE 802.1X, что позволяет использовать его в индустриальных применениях. Кроме того, как Ethernet коммутатор он поддерживает сетевое резервирование индустриальной сети по технологии MOXA Turbo Ring® (с временем восстановления < 20 ms) или RSTP/STP (IEEE 802.1w/D).

Технические характеристики MOXA NPort S8455I-MM-SC

Последовательные порты

• Количество портов 4

• Тип портов RS-232/422/485
• Разъемы DB9 "папа"
• Передаваемые сигналы RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND
• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND
• Гальваническая изоляция, кВ 2
• Управление направлением передачи данных по RS-485A DDC® (автоматическое)
• Резистор Pull High/Low для RS-4851 кОм, 150 кОм

Параметры последовательной связи

• Бит данных 5, 6, 7, 8

• Четность нет, чет, нечет, 0, 1
• Стоповых бит 1, 1.5, 2
• Управление потоками данных RTS/CTS, XON/XOFF
• Скорость передачи данных 50 бит/с ~ 921.6 кбит/с

Встроенный Ethernet-коммутатор

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100Base FX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authen

• Протоколы ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2 device, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON
• MIB MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9
• Управление потоками IEEE 802.3x flow control, back pressure flow control interface
• Максимальное количество VLAN 64
• Диапазон VLAN ID 1 ~ 4094
• Количество групп IGMP 256
• DIP-переключателиTurbo Ring, Master, Coupler, Reserve

Интерфейс Ethernet

• Количество портов 3

• Тип портов Ethernet Ethernet 10/100BaseT(X) - "витая пара"
• Разъемы RJ45 (8 конт.)

Характеристики оптоволоконного интерфейса

• Тип интерфейса Многомодовое оптоволокно

• Количество портов 2
• Дальность передачи по оптоволокну, км до 4 км (кабель 62.5/125 мкм), до 5 км (кабель 50/125 мкм)
• Длина волны по оптоволокну, нм 1300 нм
• Мощность оптического передатчика, дБм -20
• Чувствительность оптического приемника, дБм -32
• Допустимые потери в канале связи, дБм 12
• Насыщение приемника, дБм -6

Релейные выходы

• Релейные выходы 2

• Нагрузочная способность реле 1 А при 24 В

Управление устройством

• Способы настройки Windows-утилита; Web-консоль; Telnet-консоль; Последовательная консоль

• Кнопка Reset Есть

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 935 мА при 12 В, 470 мА при 24 В
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ +75

Наличие международных сертификатов

• Безопасность EN 60950-1; UL508; UL 60950-1

• Электромагнитная совместимость (EMI)EN 55022 Class A; EN 61000-4-2; EN 61000-4-4; EN 61000-4-5; FCC Part 15 Subpart B Class A
• Среднее время наработки на отказ (MTBF), часов 200951

Конструктивные свойства

• Габаритные размеры, мм 73.1 x 134 x 125

• Материал корпуса Металл
• Масса нетто, г 592
• Монтаж На DIN-рейку
• Комплект поставки: Устройство, документация и ПО на CD, краткое руководство пользователя.
