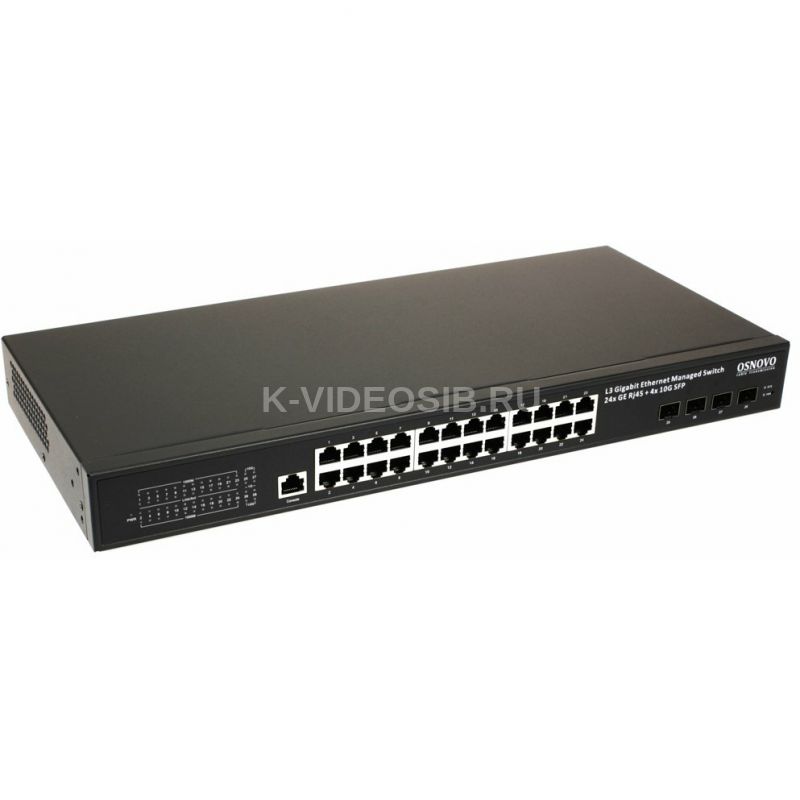

Описание OSNOVO SW-24G4X-2L

OSNOVO SW-24G4X-2L – управляемый (L3) гигабитный сетевой коммутатор c 10G портами предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов.

Управляемые (L3) коммутаторы с 10G портами SW-24G4X-2L на 28 портов предназначены для объединения сетевых устройств, передачи данных к ним.

Коммутаторы построены на базе высокопроизводительных, надежных комплектующих. Конструкция коммутаторов позволяет осуществлять монтаж в 19” стойку/шкаф. Активная система охлаждения с интеллектуальным управлением оборотами вентиляторов позволяет добиться приемлемого уровня шума в процессе эксплуатации.

Коммутаторы оснащены следующими портами:

• 24 основных порта Gigabit Ethernet (10/100/1000Base-T)
• 4 SFP+ 10G порта

Для подключения коммутаторов с помощью оптоволоконного кабеля предусмотрено 4 SFP+ порта, которые работают на скоростях до 10G и способны без задержек передавать весь объем трафика на сервер или другое устройство. SFP+ модули не входят в комплект поставки.

Все медные порты (RJ-45) коммутаторов поддерживают автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах. Коммутаторы распознают тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

В коммутаторе реализована грозозащита медных портов, а также защита их от статического электричества (ESD).

КоммутаторыSW-24G4X-2L имеют значительный запас по производительности благодаря универсальным интерфейсам и неблокируемой коммутационной матрице с пропускной способностью до 256 Гбит/с.

Коммутаторы обладают возможностью гибкой настройки параметров через WEB-интерфейс, имеют множество функций L2/L2+ уровня (VLAN, IGMP snooping, Link aggregation и тд.) и L3 уровня (static/dynamic ARP, Routing RIP V1/V2, OSPF V1/V2, DHCP client/server и тд.) Еще больше функций и гибкости их настройки доступно через интерфейс командной строки CLI.

Кроме того коммутаторы поддерживают работу в кольцевой топологии (Ring) с высокой отказоустойчивостью благодаря поддержке протоколов IEEE 802.1s (MSTP), IEEE 802.1w (RSTP), G. 8032 (ERPS) и EAPS.

Коммутаторы SW-24G4X-2L могут быть использованы на предприятиях малого и среднего бизнеса:

• для подключения к сетям операторов связи и к сетям более крупным предприятий (интерфейсы 10G);
• в высокопроизводительных системах IP видеонаблюдения (в том числе с питанием IP камер по PoE);
• для организации масштабируемой системы VoIP телефонии (в том числе – с питанием по PoE конечных устройств)

Особенности оборудования

• Высокопроизводительные Uplink-порты 10G (4 x 10G SFP+);
• Неблокируемая коммутационная матрица на 256 Гбит/с;
• Поддержка функций L2/L2+ (VLAN, QOS, LACP, LLDP, IGMP snooping) и L3 (static/dynamic ARP, Routing RIP V1/V2, OSPF V1/V2, DHCP client/server и тд.);
• Возможность передачи данных на 250м при 10 Мбит/с для медных портов;
• Управление через WEB интерфейс, CLI;
• Поддержка кольцевой топологии подключения (STP, RSTP, MSTP, ERPS, EAPS)

Схемы организации связи

Технические характеристики OSNOVO SW-24G4X-2L

• Артикул: 14168
• Назначение: Коммутатор Gigabit Ethernet c 10G портами
• Общее кол-во портов: 28
• Кол-во портов FE: -
• Кол-во портов GE: 24
• Кол-во портов GE (не Combo порты): 24
• Кол-во портов GE SFP: -
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов 10G SFP+: 4
• Кол-во портов SFP (не Combo порты): -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 1.5 МБ
• Таблицы MAC-адресов: 16 K
• Пропускная способность коммутационной матрицы (Switching fabric): 256 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000Mbps port – 1,488,000 пакетов/с 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с
• Поддержка Jumbo Frame: 16 К
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3ae 10G Base SR/LR; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree
• Функциии уровня 2: IEEE 802.1d (STP); IEEE 802.1w (RSTP); IEEE 802.1s (MSTP); VLAN / VLAN Group 4K; Tagged Based; Port-based; Voice VLAN; Link Aggregation IEEE 802.3ad with LACP; IGMP Snooping v1/v2/v3; IGMP Static Multicast Addresses; Storm Control ERPS, EAPS (ring topology)
• Функциии уровня 3: ARP (static/dynamic) DHCP (server/relay/client/snooping) OSPF (v1/v2) RIP (v1/v2) VRRP (RFC 5798) Policy Route
• Качество обслуживания (QoS): IEEE 802.1p; CoS/ToS, WRR, WFQ 8 очередей на порт
• Безопасность: Management System User Name/Password Protection; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: да
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
• CCTV (увеличение расстояния передачи до 250м): да
• Индикаторы: PWR – питание SYS – состояние системы Link/Act – подключение/сет.активность Speed – скорость портов; 1G / 10G SFP – скорость SFP портов.
• Реле аварийной сигнализации: -
• Питание: AC90-253V
• Энергопотребление: < 20Вт
• Встроенная грозозащита: 3 кВ (8/20 мкс)
• Охлаждение: Активное (вентиляторы в корпусе)
• Класс защиты: -
• Размеры (ШхВхГ) (мм): 440x45x290
• Монтаж в 19" стойку: да
• Рабочая температура: -20…+55°С
• Дополнительно: -
