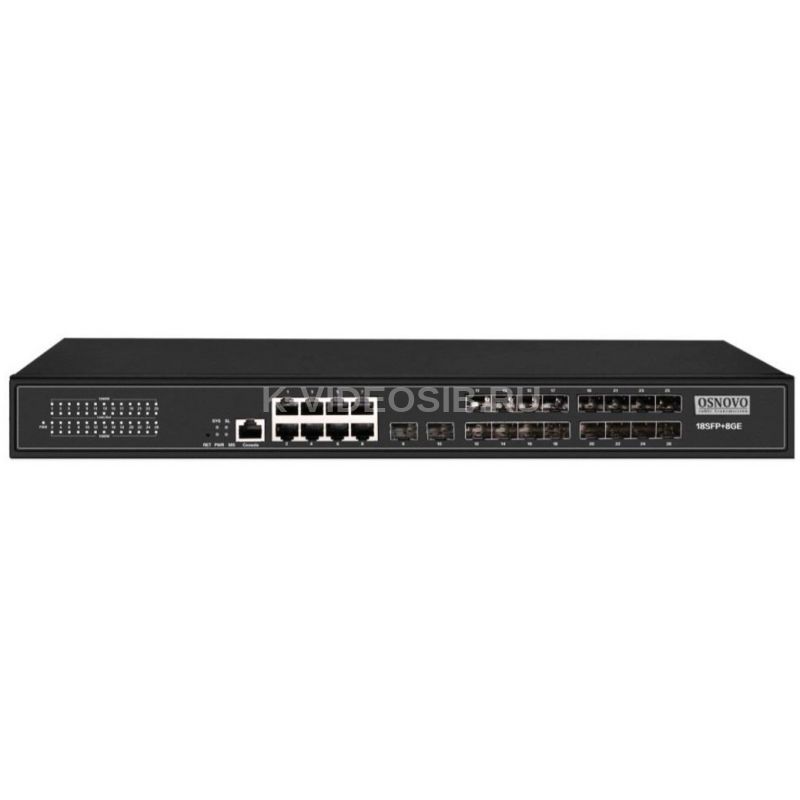

Описание OSNOVO SW-70818/L2

Описание OSNOVO SW-70818/L2

Управляемый (L2+) Gigabit Ethernet коммутатор на 26 портов OSNOVO SW-70818/L2 предназначен для объединения сетевых устройств и передачи данных между ними по медным и оптическим кабелям. Коммутатор SW-70818/L2 оснащен 8-ю гигабитными (10/100/1000 Base-T) портами и 18-ю гигабитными SFP-слотами (1000Base-X) (SFPмодули в комплект поставки не входят). Для управления коммутатором предусмотрен отдельный консольный (Console) порт. Коммутатор настраивается через WEB-интерфейс и имеет множество функций L2, L2+ уровня, таких как VLAN, QOS, Static ARP, Static Routing, IGMP snooping и др. Коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах, кроме SFP. В коммутаторе SW-70818/L2 предусмотрен режим изоляции портов при котором блокируется передача данных между портами коммутационной матрицы (для защиты от сетевого шторма и сетевых атак). Высокая надежность сети построенной на базе коммутаторов SW-70818/L2 достигается за счет использования EAPS, MSTP (протоколы быстрого развертывания дерева, защита от сетевых петель). Питание коммутатора осуществляется от сети AC 100-240V, максимальная потребляемая мощность 35 Вт. Для обеспечения бесперебойной работы, коммутатор SW-70818/L2 оборудован дополнительным разъемом для подключения резервного питания. Конструкция корпуса позволяет монтировать коммутатор в 19-и дюймовую стойку (крепления входят в комплект поставки). Коммутаторы SW-70818/L2 с успехом могут быть применены для решения самых различных задач, где требуется объединить до 26 сетевых устройств в одну сеть. Особенности оборудования

8 Gigabit Ethernet (10/100/1000Base-T) портов

18 Gigabit Ethernet SFP-слотов (1000Base-X) для подключения SFP-модулей (в комплект поставки не входят)

Поддержка функций L2, L2+ уровня (VLAN, QOS, Static ARP, Static Routing, IGMP snooping и др.)

Настройка и управление через WEB-интерфейс, Console

Автоматическое определение MDI/MDIX

Размер таблицы MAC-адресов: 8К

Размер буфера пакетов: 4.1М

Пропускная способность коммутационной матрицы: 128 Гбит/с

Протоколы MSTP, EAPS

Стандарты: IEEE 802.3x full-duplex flow control

Питание от сети AC 100-240V

Резервное питание

LED индикаторы режимов работы

Прочный металлический корпус (IP30)

Монтаж в 19" стойку (крепления входят в комплект поставки)

Надежность в эксплуатации Панели подключения коммутатора SW-70818/L2 Назначение разъемов и индикаторов коммутатора SW-70818/L2 Типовая схема подключения коммутатора SW-70818/L2 Комплектация

1. Коммутатор – 1шт
2. Кабель питания для AC 100-240V – 2шт
3. Комплект креплений в 19” стойку – 1шт
4. Руководство по эксплуатации –1шт
5. Руководство по эксплуатации на CD –1шт
6. Упаковка – 1шт.

Технические характеристики OSNOVO SW-70818/L2

• Модель: SW-70818/L2
• Артикул производителя: 13263
• Общее кол-во портов: 26
• Кол-во портов FE: -
• Кол-во портов GE (не Combo порты): 8
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов GE SFP (не Combo порты): 18
• Встроенные оптические порты: -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 4.1 МБ
• Таблицы MAC-адресов: 8 K
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000Mbps port – 1,488,000 пакетов/с 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с
• Поддержка jumbo frame: -
• Управление: Web management – управление через Web-интерфейс; Console port.
• Индикаторы: SPD – скорость медного порта, ACT – линк медного порта, PWR – наличие питания, Индикаторы линка SFP слотов
• Реле аварийной сигнализации: -
• Питание: AC100-240V(35W); 2 встроенных БП
• Энергопотребление: 35 Вт
• Встроенная грозозащита: -
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: ip30
• Размеры (ШхВхГ) (мм): 440x45x210 Монтаж в 19" стойку
• Рабочая температура: 0…+50°С
• Относительная влажность: 0-95% без конденсата
