Описание OSNOVO SW-74804/L

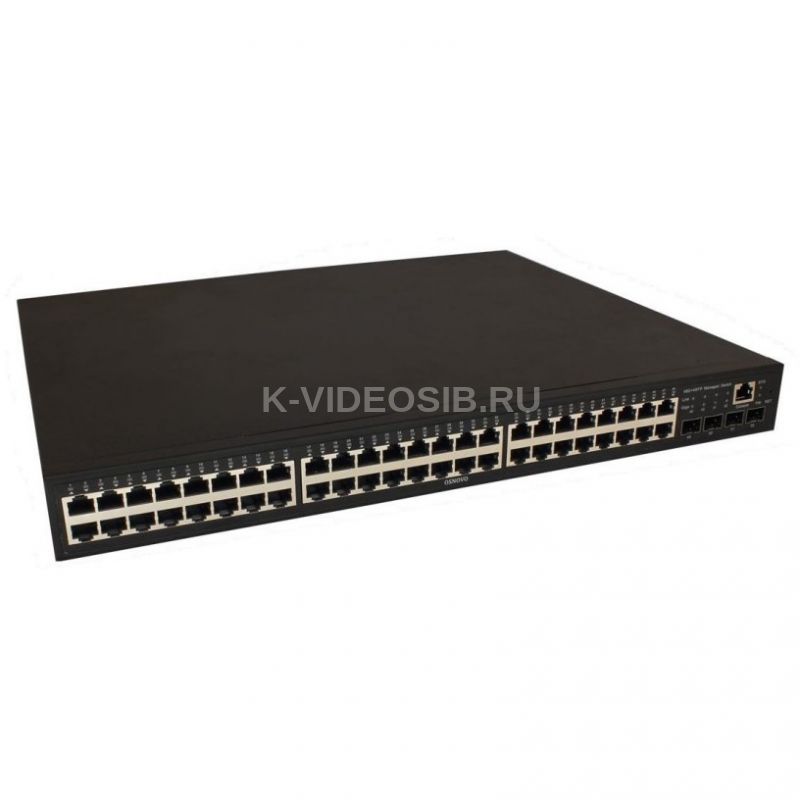

OSNOVO SW-74804/L - управляемый (L2+) коммутатор Gigabit Ethernet на 48 RJ45 + 4 x GE SFP порта.

Управляемый (L2+) коммутатор на 52 порта SW-74804/L предназначен для объединения сетевых устройств и передачи данных между ними.

Управляемый коммутатор (далее по тексту - коммутатор) оснащен 48 портами Gigabit Ethernet (10/100/1000Base-T), а также 4-мя Gigabit Ethernet SFP-слотами (1000Base-FX).

Коммутатор гибко настраивается через WEB-интерфейс и имеет множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

Кроме того коммутатор поддерживает автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознает тип подключенного сетевого устройства и при необходимости меняет контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутатор SW-74804/L рекомендуется использовать, если есть необходимость объединить большое количество сетевых устройств (IPкамеры, IP-телефоны и пр.) в одну сеть с единым управлением. Кроме того коммутатор SW-74804/L может выступать в качестве коммутатора уровня ядра (корневого коммутатора) для локальной сети, основанной на большом количестве медных линий связи.

Особенности оборудования

• Большое количество основных портов – 48;
• Достаточное количество SFP слотов – 4;
• Гибкое управление через WEB интерфейс;
• Поддержка функций L2+ (VLAN,QOS,LACP,LLDP,IGMP snooping);
• Активное интеллектуальное охлаждение.

  Коммутатор SW-74804/L , разъемы, кнопки и индикаторы

  Коммутатор SW-74804/L , назначение внутренних элементов

  Типовая схема подключения коммутатора SW-74804/L

  Схема подключения коммутатора SW-74804/L на примере сети для большого разветвленного офиса

  Комплектация

  1. Уличный медиаконвертер SW-74804/L – 1шт;
  2. Оптическая розетка – 1шт;
  3. Пигтейлы SM SC/UPC – 1шт;
  4. Комплект для защиты сварного стыка (КДЗС) – 1к-т;
  5. Комплект гермовводов – 1к-т;
  6. Руководство по эксплуатации –1шт;
  7. Упаковка – 1шт.

Технические характеристики OSNOVO SW-74804/L

• Артикул производителя: 13678
• Общее кол-во портов: 52
• Кол-во портов FE: -
• Кол-во портов GE: 48
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов GE SFP: 4
• Встроенные оптические порты: -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 12 МБ
• Таблицы MAC-адресов: 16 K
• Пропускная способность коммутационной матрицы (Switching fabric): 256 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000Mbps port – 1,488,000 пакетов/с 100Mbps port - 148,800 пакетов/с 10Mbps port - 14,880 пакетов/с
• Поддержка jumbo frame: 16 К
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z – 1000 BaseSX/LX; IEEE 802.3x – Flow Control; IEEE 802.1q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1d – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree; IEEE 802.3ad – Link Aggregation Control Protocol (LACP); IEEE 802.1ab – LLDP (Link Layer Discovery Protocol); IEEE 802.1c – Access Contro/
• Управление: да
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
• Индикаторы: PW (питание), SYS (работа коммутатора), Link (соединение есть/нет), Giga (100 или 1000 Мбит/с)
• Реле аварийной сигнализации: -
• Питание: AC100-240V
• Энергопотребление: 30 Вт
• Встроенная грозозащита: 3 кВ (8/20 мкс)
• Охлаждение: Активное (2 вентилятора с автоматическим изменением скорости вращения)
• Класс защиты: ip30
• Размеры (ШхВхГ) (мм): 440x45x360
• Монтаж в 19" стойку: да
• Рабочая температура: 0…+55°С
• Относительная влажность: 0-95% без конденсата
