Описание OSNOVO SW-70402/ILS

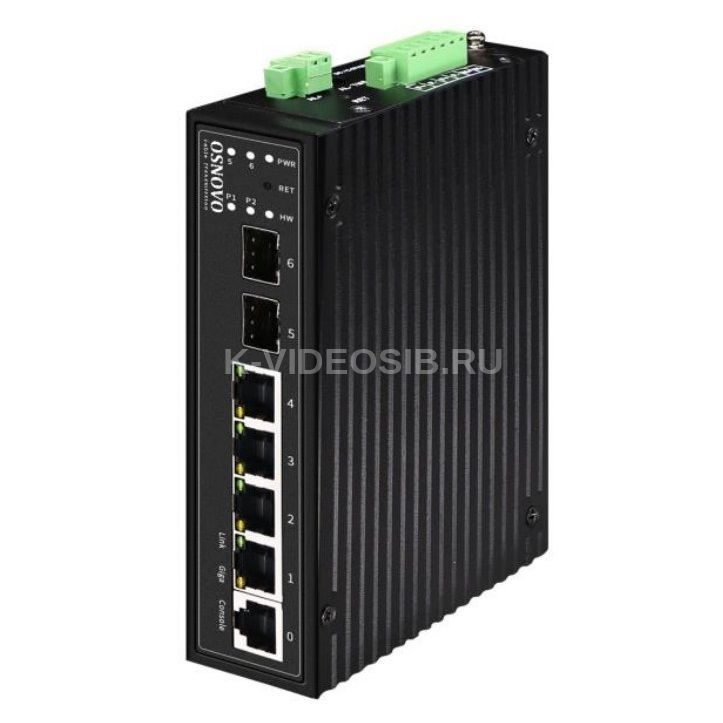

OSNOVO SW-70402/ILS - промышленный управляемый (L2+) коммутатор Gigabit Ethernet на 4GE RJ45 + 2 GE SFP порта с функцией мониторинга температуры/ влажности/ напряжения. Порты: 4 x GE (10/100/1000Base-T) + 2 x GE SFP (1000Base-X). Уровень управления L2+.

Управляемые (L2+) коммутаторы SW-70402/ILS на 6 портов соответственно предназначены для объединения сетевых устройств, передачи данных между ними при условиях эксплуатации в неотапливаемых помещениях, а также на промышленных объектах – заводах, фабриках и тд.

Отличительная черта линейки коммутаторов – возможность удаленного мониторинга таких показателей, как:

• температура на внешнем датчике;
• влажность на внешнем датчике;
• напряжение питания на основном и резервном блоках питания

  Коммутаторы имеют возможность гибкой настройки параметров через WEB-интерфейс и имеют множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

  Кроме того коммутаторы поддерживают работу в кольцевой топологии (Ring) с высокой отказоустойчивостью благодаря поддержке протоколов ERPS и EAPS.

  В коммутаторах реализовано автоматическое определение MDI/MDIX (Auto Negotiation) на всех портах - распознавание типа подключенного сетевого устройства и при необходимости изменение выбранных контактов передачи данных. Это позволяет использовать сетевые кабели, обжатые любым способом (кроссовые и прямые).

  Коммутаторы SW-70402/ILS, SW-70802/ILS, SW-70804/ILS рекомендуется использовать для построения сетей и систем IP видеонаблюдения на промышленных объектах и в неотапливаемых помещениях – складах и тд.

  Коммутаторы могут быть установлены в уличные станции (термошкафы) OSNOVO, для последующей эксплуатации вне помещений.

  Особенности оборудования

• Возможность удаленного мониторинга таких показателей, как:  Температура на внешнем датчике;  Влажность на внешнем датчике;  Напряжение питания на основном и резервном блоках питания.
• Подходят для организации сети в неотапливаемых помещениях и на промышленных объектах;
• Расширенный диапазон рабочих температур: -40… +80 °С;
• Широкий диапазон входного напряжения: DC 12–57V;
• Управление через WEB интерфейс;
• Поддержка функций L2 (VLAN,QOS,LACP,LLDP,IGMP snooping);
• Поддержка кольцевой топологии подключения (ERPS, EAPS, STP, RSTP).

  Описание элементов коммутатора

  Коммутатор SW-70804/ILS, разъемы, кнопки и индикаторы на передней панели.

  Коммутатор SW-70804/ILS, назначение разъемов, кнопок и индикаторов на передней панели.

  Коммутатор SW-70804/ILS, разъемы и кнопки на верхней панели.

  Коммутатор SW-70804/ILS, назначение разъемов, кнопок и на верхней панели.

  Схема подключения коммутатора в топологии «кольцо» на примере SW-70402/ILS.

  Схема подключения коммутатора каскадом, на примере SW70402/ILS.

  Комплектация*

  1. Коммутатор – 1шт
  2. Датчик температуры и влажности – 1шт
  3. Крепление на DIN-рейку – 1шт
  4. Крепление на стену – 1шт
  5. Краткое руководство по эксплуатации – 1шт
  6. Упаковка – 1шт

Технические характеристики OSNOVO SW-70402/ILS

• Артикул: 13748
• Общее кол-во портов: 6
• Кол-во портов FE: -
• Кол-во портов GE: 4
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов GE SFP : 2
• Встроенные оптические порты: -
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 4.1 Мб
• Таблицы MAC-адресов: 8К
• Пропускная способность коммутационной матрицы (Switching fabric): 56 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): Порт 1000 Мбит/с – 1488,00 пакетов/с Порт 100 Мбит/c - 148,800 пакетов/c Порт 10 Мбит/c- 14,880 пакетов/c
• Поддержка jumbo frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3z 1000Base-X IEEE 802.3x Flow Control & Back Pressure IEEE 802.3af/at/bt Power over Ethernet IEEE 802.1S IEEE 802.1d IEEE 802.1w IEEE 802.1X RSTP/MSTP( Rapid Spanning Tree Protocol) EPPS ring network protocol EAPS ring network protocol
• Управление: да
• Мониторинг температуры, влажности, напряжения: да
• Качество обслуживания (QoS): CoS ToS 802.1p WRR/SP/WFQ
• Безопасность: User Name / Password Protection MAC Based Authentication User port+IP address+MAC address Support ACL (Access control list)
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
• Индикаторы: PWR – питание HW – топология кольцо SFP – линк на SFP портах V1 V2 – индикаторы осн. и резерв.БП Link/Speed – соединение/скорость
• Реле аварийной сигнализации: DC24V,1A(НО,НЗ)
• Питание: DC 12-57V, с резервированием
• Энергопотребление: <10 Вт
• Встроенная грозозащита: 6 КВ
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхГхВ) (мм): 41x157x115
• Способ монтажа: -на DIN-рейку, -на стену
• Рабочая температура: -40...+80 °С
• Относительная влажность: 5…95% без конденсата
• Дополнительно: Поддержка мониторинга параметров (датчик t, h в комплекте)
