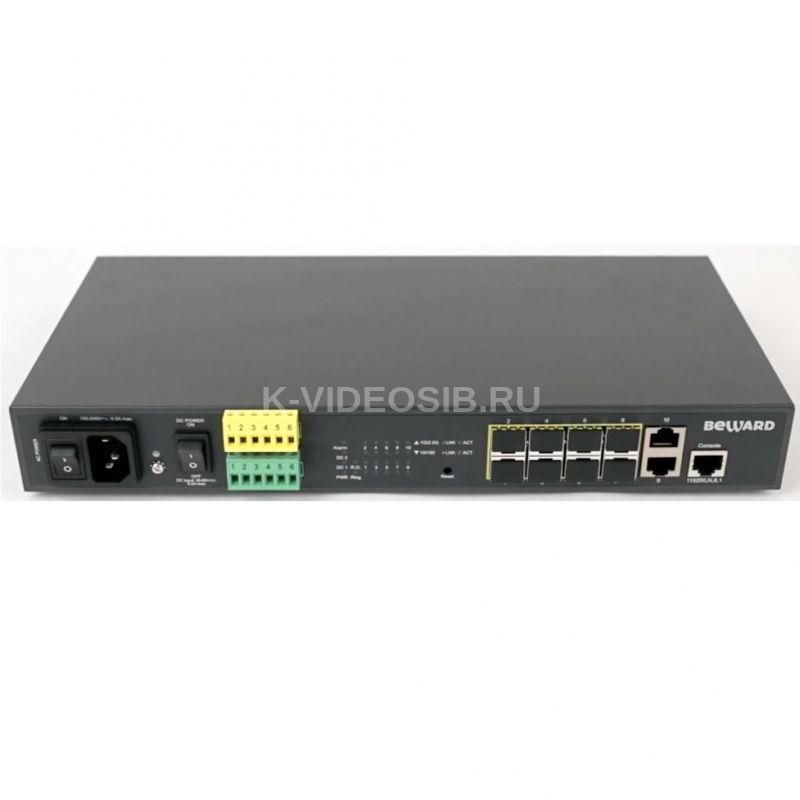

Описание Beward STW-028

Применение коммутатора – агрегация каналов связи

Наличие восьми оптических портов, а также коммутационной матрицы 26 Гбит/с с неблокируемой архитектурой и высокой скорости пропускания пакетов 19.3 Mpps делает коммутатор STW-028 идеальным для использования в качестве агрегирующего коммутатора совместно с PoE коммутаторами более низкого структурного уровня. SFP коммутатор STW-028 отлично подходит для проектов с большим количеством камер и необходимостью активного использования оптико-волоконных линий, таких как жилые комплексы, метро, аэропорты, стадионы и другие.

Максимальная отказоустойчивость

Для повышения надежности STW-028 оснащен разъёмом для питания от сети переменного тока 100-240 В и двумя дополнительными разъёмами для питания от источника постоянного тока 36-60 В. Резервная система электропитания, исключающая выключение устройства при выходе из строя любого из типов источников питания, специально разработана для удовлетворения потребностей самых высокотехнологичных объектов, требующих максимальной надежности электроснабжения. STW-028 имеет тревожные входы и выходы на передней панели. Это позволяет использовать входы для обнаружения изменения состояния внешнего устройства (например, датчика открытия двери серверного шкафа) и настраивать реакции на эти состояния, а тревожные выходы могут быть задействованы для передачи сообщений о статусе работы коммутатора во внешние системы. SFP-коммутатор STW-028 не имеет вентилятора, поэтому не нуждается в обслуживании и чистке.

Новый стандарт скорости оптических портов – 2500 мегабит в секунду

SFP коммутатор BEWARD STW-028 оснащен 8 высокоскоростными оптоволоконными портами SFP: порты 1-6 работают на скорости 100/1000 Мбит/с и порты 7-8 - на скорости 100/1000/2500 Мбит/с. Коммутатор поддерживает любые модули стандартов 100BASE-FX, 1000BASE-SX/LX and 2500BASE-X SFP. Список рекомендуемых SFP модулей производства BEWARD доступен во вкладке Аксессуары.

DDM

STW-028 поддерживает функцию SFP-DDM (цифровой диагностический мониторинг), которая позволяет легко отслеживать параметры SFP модуля в режиме реального времени, такие как выходная мощность оптического сигнала, входная мощность оптического сигнала, температура, ток смещения лазера и напряжение питания приемопередатчика.

Эффективное управление траффиком

Коммутатор STW-028 оснащен функциями QoS для приоритезации и управления траффиком. QoS включает в себя функции Storm Control, управление пропускной способностью каждого порта, 802.1p/CoS/IP DSCP QoS приоритезацию и маркировку. Это гарантирует наилучшую производительность при передаче SIP и видеопотоков и позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление

Коммутатор STW-028 поддерживает 4 способа управления: Web, Telnet, SNMP и CLI. Благодаря встроенному веб-интерфейсу STW-028 кроссплатформенен и прост в использовании. Поддержка SNMP RFC MIBs позволяет использовать любой стандартный SNMP агент для управления коммутатором и мониторинга. Для управления через консоль доступ к коммутатору можно получить с помощью Telnet или подключившись напрямую используя консольный интерфейс с помощью входящего в комплект поставки кабеля. Кроме того, STW-028 обеспечивает безопасное удаленное управление за счет поддержки соединений по SSH, TLS и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе.

Высокая сетевая безопасность

BEWARD STW-028 имеет функцию Access Control List (ACL) IPv4/IPv6 уровня с 2 по 4. Его механизм защиты также включает аутентификацию пользователей и устройств 802.1X, которая может быть развернута с помощью RADIUS сервера для обеспечения безопасности на уровне портов и блокировки неавторизованных пользователей. Кроме того, STW-028 также предоставляет функции отслеживания DHCP сервера (DHCP snooping), IP source guard и dynamic ARP inspection для предотвращения вирусных атак. Стандартно коммутатор поддерживает тегирование и работу с VLAN, в том числе и при Multicast (MVR). Теперь не стоит бояться испортить коммутатор установкой неправильных настроек – коммутатор может автоматически определить невозможность загрузиться в текущей конфигурации и переключиться на резервный образ прошивки с помощью Dual BIOS. Благодаря этим функция сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени, чем раньше.

Особенности

• 2 2.5G + 6 гигабитных портов SFP с поддержкой DDM

• 2 гигабитных порта RJ-45
• Управление пропускной способностью QoS: 802.1p/CoS/IP DSCP
• VLAN, MVR, агрегирование портов
• Широкий набор функций безопасности: ACL, 802.1x, DHCP Snooping, Dynamic ARP Inspection, Storm Control и прочих
• Эффективное и безопасное управление через Web, SNMP, Telnet, Консоль
• Утилита Smart Discovery для автоматического поиска коммутаторов BEWARD
• Тревожные входы и выходы
• Отказоустойчивые входы питания 100V ~ 240VAC / 36V ~ 72V VDC.

Технические характеристики Beward STW-028

Интерфейсы    2 порта RJ-45 10/100/1000Base-T,      6 портов SFP 100/1000Base-X,      2 порта SFP 100/1000/2500Base-X,      автоопределение MDI/MDIX на всех портах Консольный порт    1 последовательный порт RJ-45 (115200, 8, N, 1) Архитектура    Store and Forward (с промежуточной буферизацией) Размер таблицы MAC-адресов    8K с функцией автоматического обновления Буфер данных    4 Мб Коммутационная матрица    26 Гбит/с Пропускная способность    19.3 Mpps  64 Б Максимальный размер пакета    9 Кбайт Управление потоком    Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах Тревожные интерфейсы    2 тревожных входа      1 релейный выход 1 А 24 В (DC)      2 выхода открытый коллектор 100 мА 24 В (DC) Функции управления 2 уровня Основные интерфейсы управления    Консоль, Telnet, Браузер, SNMP v1, v2c Безопасные интерфейсы управления    SSH v2, TLS v1.2, SNMP v3 Управление пакетами    IPv4/IPv6 Зеркалирование портов    Входящий, исходящий, оба типа трафика      Один порт в один порт VLAN    802.1Q tagged-based VLAN, до 4000 VLAN групп,      4094 идентификаторов VLAN      Двойное тегирование Q-in-Q VLAN      PVLAN (Edge MAC-based VLAN)      VLAN на основе портов MVR (Multicast VLAN Registration)      VLAN Translation      Voice VLAN      GVRP      Management VLAN Агрегирование    IEEE 802.3ad LACP/Static канал,      поддерживает 5 групп на 8 портов QoS    8 очередей на порт      Установка приоритета 802.1p      Установка DSCP/IP приоритета пакетов IPv4/IPv6      Классификация трафика по условию,      уровню приоритета и политиках WRR QoS IGMP Snooping    IGMP (v1/v2/v3) snooping      IGMP querier      До 256 мультикаст групп MLD Snooping    MLD (v1/v2) Snooping      MLD querier      До 256 мультикаст групп Безопасность    ACL на основе IP или MAC      Аутентификация на основе портов IEEE 802.1X      Встроенный клиент RADIUS      RADIUS/TACACS+ аутентификация      Привязка порта IP-MAC      Фильтрация по MAC      IP source guard      DHCP Snooping      Broadcast/Unicast/Multicast Storm Control      DHCP Option82      Dynamic ARP Inspection Контроль пропускной способности    Ограничение скорости исходящего и входящего  траффика на каждом порте Spanning Tree Protocol    IEEE 802.1D Spanning Tree Protocol (STP)      IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)      IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) SNMP MIBs    RFC 1213 MIB-II      RFC 2863 IF-MIB      RFC 1493 Bridge MIB      RFC 1643 Ethernet MIB      RFC 2863 Interface MIB      RFC 2665 Ether-Like MIB      RFC 2737 Entity MIB      RFC 2819 RMON (Group 1, 2, 3 and 9)      RFC 2618 RADIUS Client MIB      RFC 3411 SNMP-Frameworks-MIB      IEEE 802.1X PAE      LLDP      MAU-MIB Функции управления 3 уровня Статическая маршрутизация    VLAN routing Размер таблицы маршрутизации    32 записи в рамках 8 VLAN интерфейсов Протоколы маршрутизации    IPv4/IPv6 статическая маршрутизация Эксплуатация Питание    100~240 В (AС), 50/60 Гц,      36~60 В (DC) Потребляемая мощность    11,2 Вт Рабочий диапазон температур    От -10 до +60°С Защита от статического электричества    Контактный разряд ±6 кВ      Воздушный разряд ±8 кВ Допустимый уровень влажности    От 5 до 95% (без конденсата) MTBF (время наработки на отказ)    Более 100 000 часов при температуре 25°С Размеры (шxвxг)    330х155х43.5 мм (форм фактор 1U) Вес    1661 г Соответствие стандартам Стандарты    IEEE 802.3 10Base-T      IEEE 802.3u 100Base-TX/100Base-FX      IEEE 802.3z Gigabit SX/LX      IEEE 802.3ab Gigabit 1000T      IEEE 802.3bz 2.5GBASE-X      IEEE 802.3x Flow Control and Back pressure      IEEE 802.3ad Port trunk with LACP      IEEE 802.1D Spanning tree protocol      IEEE 802.1w Rapid Spanning tree protocol      IEEE 802.1s Multiple Spanning tree protocol      IEEE 802.1p Class of service      IEEE 802.1Q VLAN Tagging      IEEE 802.1ad Q-in-Q VLAN stacking      IEEE 802.1x Port Authentication Network Control      IEEE 802.1ab LLDP      IEEE 802.3ah OAM      IEEE 802.1ag Connectivity Fault Management (CFM)      IEEE 1588v2 PTP (Precision Time Protocol)      RFC 768 UDP      RFC 793 TFTP      RFC 791 IP      RFC 792 ICMP      RFC 2068 HTTP      RFC 1112 IGMP v1      RFC 2236 IGMP v2      RFC 3376 IGMP v3      RFC 2710 MLD v1      RFC 3810 MLD v2      RFC 5321 SMTP      RFC 5905 NTP      ITU-T G.8032 ERPS Ring      ITU-T Y.1731 Performance Monitoring      IEC 60068-2-32 (устойчивость к свободному падению)      IEC 60068-2-27 (устойчивость к удару)      IEC 60068-2-6 (устойчивость к синусоидальной вибрации) Комплектация Комплект поставки    Коммутатор      Кабель питания 220B      Комплект для установки в 19” стойку      Консольный кабель DB9 – RJ-45      Руководство пользователя      Упаковочная тара
