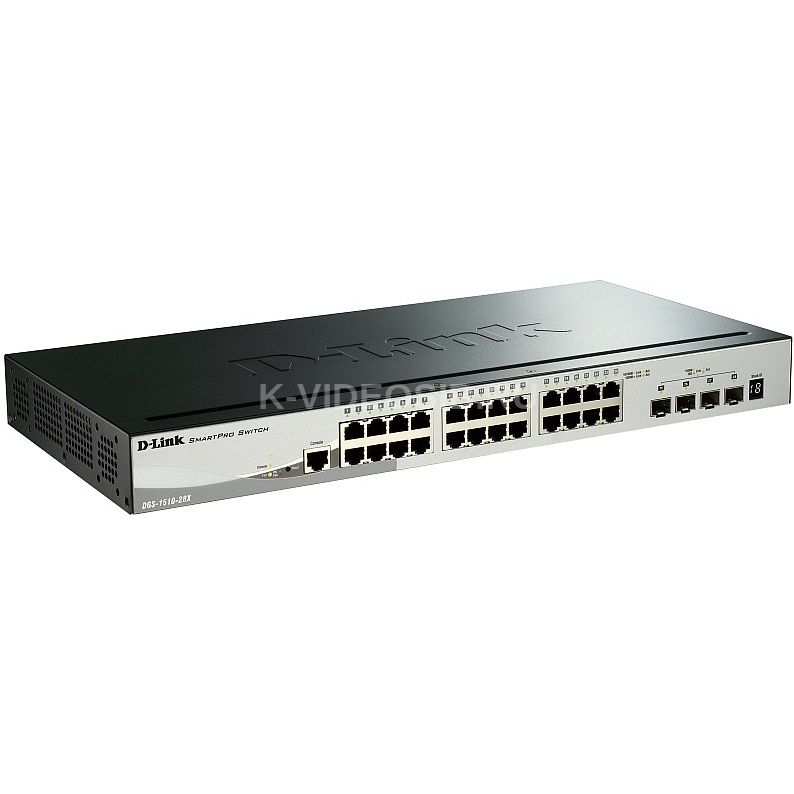

Описание D-Link DL-DGS-1510-28X/A1A

DGS-1510-28X Поставляется в проекты - настраиваемый L2+ стекируемый коммутатор с 24 портами 10/100/1000Base-T и 4 портами 10GBase-X SFP+.

Серия DGS-1510 включает в себя коммутаторы SmartPro с портами 10G и является идеальным решением для развертывания сетей предприятий малого и среднего бизнеса (SME/SMB). Серия DGS-1510 обеспечивает надежное соединение и позволяет легко масштабировать существующую сеть.Коммутаторы данной серии оснащены 16, 24 или 48 портами 10/100/1000 Мбит/с, а также 2 или 4 портами 10G SFP+, используемыми для стекирования или uplink-соединения.

Коммутаторы с поддержкой РоЕ идеально подходят для корпоративных клиентов, в сетях которых используются VoIP-сервисы, беспроводные точки доступа и сетевые видеокамеры. Коммутатор DGS-1510-28P с 24 портами РоЕ поддерживает стандарт 802.3at (до 30 Вт выходной мощности на порт) и обеспечивает подачу питания на различные устройства с поддержкой РоЕ, позволяя расширить существующую сеть  по мере роста предприятия, а также ввести в использование новейшие технологии без избыточных затрат.

10G SFP+ порты, используемые для стекирования или uplink-соединения

В зависимости от реализованной топологии стекирования (линейной или кольцевой) для создания физического стека пользователи могут использовать один или два порта 10-Gigabit SFP+. Используя дополнительные кабели можно объединить в стек до 6 устройств (288 гигабитных портов) и получить широкую полосу пропускания по доступной цене. Кроме того, в одном стеке можно использовать любые коммутаторы серии DGS-1510 в целях удобства настройки, управления, а также поиска и устранения неисправностей. Поддерживая скорость 20 Гбит/с в режиме полного дуплекса, коммутатор DGS-1510 позволяет подключиться к опорной сети и к серверам, обеспечивая при этом высокую производительность.

Управление трафиком уровня 3

Коммутаторы серии DGS-1510 поддерживают статическую маршрутизацию, которая создает возможность для связи между различными группами пользователей в разных сегментах VLAN в сети. Поскольку коммутаторы могут управлять маршрутизацией внутри локальной сети, обработку исключительно внешней маршрутизации трафика можно поручить сетевому маршрутизатору.

Расширенные функции уровня 2

Коммутаторы серии DGS-1510 поддерживают ряд функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree и Link Layer Discovery Protocol (LLDP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Коммутаторы поддерживают функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта или VLAN, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения качества медных кабелей, а также типа неисправности кабеля.

QoS, управление полосой пропускания

Коммутаторы серии DGS-1510 поддерживают Auto Surveillance VLAN (ASV) и Auto Voice VLAN, и являются идеальным решением для развертывания VoIP и видеонаблюдения. Auto Surveillance VLAN – это новая, ведущая в отрасли технология, встроенная в коммутаторы Smart D-Link. Данная технология объединяет данные и передачу видеонаблюдения через один коммутатор SmartPro,  сокращая, таким образом, стоимость и средства обслуживания оборудования. ASV также гарантирует качественный просмотр видео в реальном времени и управление без ущерба для передачи обычных данных сети. Функция автоматического определения подключенного оборудования VoIP позволяет помещать «голосовой» трафик в выделенную VLAN. Благодаря максимальному приоритету и индивидуальным VLAN, данная функция обеспечивает качественную и защищенную передачу VoIP-трафика. Кроме того, DSCP маркирует Ethernet-пакеты с назначением сетевому трафику различных сервисов. В дополнение, функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности или обеспечить максимальный приоритет.

Сетевая безопасность

Функция D-Link Safeguard Engine защищает коммутаторы от вредоносного трафика, вызванного активностью вирусов. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей.

Помимо этого, функция списков управления доступом (ACL) увеличивает безопасность сети и помогает защитить сеть, отфильтровывая трафик, исходящий от несанкционированных MAC-адресов или IP-адресов.

Коммутаторы серии DGS-1510 поддерживают функцию предотвращения атак ARP Spoofing, защищающую от атак в сети Ethernet, которые могут вызвать изменение трафика или его задержку путем отправки ложных ARP-сообщений. Для предотвращения атак ARP Spoofing коммутатор использует функцию Packet Control ACLs для блокировки пакетов, содержащих ложные ARP-сообщения. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Поддержка IPv6

В серии DGS-1510 реализована поддержка функционала IPv6, включая MLD Snooping, IPv6 ACL/QoS и IMPB (IP-MAC-Port Binding), что способствует легкой интеграции оборудования в сети следующего поколения. Помимо этого, данная серия поддерживает функции обоих стеков протоколов IPv4/v6, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6.

Гибкость управления

Серия DGS-1510 поддерживает функцию Single  IP Management  (SIM), которая позволяет управлять виртуальным стеком из 32 устройств через один IP-адрес.  Данная функция значительно упрощает управление как небольшими рабочими группами, так  и телекоммуникационными центрами, одновременно позволяя масштабировать сеть и увеличивать пропускную способность в случае необходимости.

Использование Web-интерфейса управления коммутаторами серии DGS-1510 позволяет администраторам удаленно управлять сетью на уровне портов. Web-интерфейс обеспечивает доступ к коммутатору из любой точки сети без необходимости ввода IP-адреса или маски подсети, что позволяет выполнить настройку и базовую установку найденных устройств, включая изменение пароля и обновление программного обеспечения.

Коммутаторы серии DGS-1510 также поддерживают интерфейс командной строки (CLI)  и SNMP MIB, обеспечивая возможность централизованного управления в крупной сети. Управление интерфейсом командной строки (CLI) осуществляется через консольный порт и Telnet. За счет наличия на коммутаторе консольного порта подключение к нему возможно даже в случае высокой загрузки сети.

Экономия электроэнергии

Коммутаторы серии DGS-1510 поддерживает технологию D-Link Green 3.0, которая обеспечивает экономию электроэнергии без снижения производительности и функциональных возможностей устройств. Поддержка стандарта 802.3az Energy Efficient Ethernet позволяет автоматически уменьшить энергопотребление при небольшом объеме трафика. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов, выключение индикаторов и переход системы в спящий режим по расписанию. Расписание также можно применять к коммутатору с поддержкой PoE, что позволяет избежать излишнего потребления энергии во время спада активности.

Технические характеристики D-Link DL-DGS-1510-28X/A1A

Стандарты и функции на портах

• IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, 802.3ae 10 GbE, Управление потоком IEEE 802.3x для режима полного дуплекса, Автоопределение скорости

Количество портов

• 24 порта 10/100/1000 Мбит/с, 4 порта 10G SFP+

Консольный порт

• RJ-45

Сетевые кабели

• UTP Cat. 5, Cat. 5e (макс. 100 м)
• EIA/TIA-568 100-ом STP (макс. 100 м)

Полу-/полный дуплекс

• Полный/полудуплекс для скорости 10/100 Мбит/с

Автоопределение полярности кабеля

• Настраиваемое автоматически или вручную MDI/MDIX

Производительность

• Коммутационная матрица: 128 Гбит/с
• Метод передачи: Store-and-forward
• Таблица MAC-адресов: 16 000 записей на устройство
• Обновление MAC-адресов:
  • - До 512 статических записей MAC-адресов
  • - Включение/отключение автоизучения MAC-адресов
• Скорость перенаправления 64-байтных пакетов: 95,24 Mpps
• Буфер пакетов: 1,5 МБ на устройство

Flash-память

• 32 МБ

Оперативная память

• 256 МБ

Функции программного обеспечения

Стекирование

• Виртуальное стекирование
  • o D-Link Single IP Management
  • o До 32 устройств в виртуальном стеке
• Полоса пропускания: до 20 Гб
• Физическое стекирование
  • o Линейная или кольцевая топология
  • o Полоса пропускания в режиме полного дуплекса: до 40 Гб
  • o До 6 устройств в стеке
  • o При использовании функции стека резервируются 2 порта SFP+

  Функции L2

  • Таблица MAC-адресов: 16K
  • Управление потоком
    • o Управление потоком 802.3x
    • o Предотвращение блокировок HOL
  • Jumbo-фреймы до 9000 байт
  • IGMP Snooping
    • o IGMP v1/v2 Snooping
    • o IGMP v3 awareness
    • o Поддержка до 512 IGMP-групп
    • o Поддержка до 128 статических многоадресных групп
    • o IGMP на VLAN
    • o Поддержка IGMP Snooping Querier
    • o IGMP Snooping Fast Leave на основе узла
  • MLD Snooping
    • o Supports MLD v1/v2 awareness
    • o Поддержка 512 групп
    • o Поддержка 128 статических многоадресных групп
  • MLD Snooping на основе VLAN
  • MLD Fast Leave на основе узла
  • MLD Snooping Querier
  • Spanning Tree Protocol
    • o 802.1D STP
    • o 802.1w RSTP
    • o 802.1s MSTP
    • o Root Guard (Restriction)
  • Функция Loopback Detection
  • 802.3ad Link Aggregation
    • o Макс. 32 группы на устройство/8 портов на группу
  • Зеркалирование портов
  • Поддержка 4 групп зеркалирования
  • One-to-One, Many-to-One
  • Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях
  • Фильтрация многоадресных рассылок
  • Перенаправление всех незарегистрированных групп
  • Фильтрация всех незарегистрированных групп
  • ERPS

  VLAN

  • 802.1Q Tagged VLAN
  • Группы VLAN: 4K
  • Настраиваемый VID: 0~4094
  • GVRP
  • Asymmetric VLAN
  • Auto Voice VLAN
  • Auto Surveillance VLAN
  • MAC-Based VLAN
  • 802.1v Protocol-Based VLAN

  Качество обслуживания (QoS)

  • CoS на основе:
    • o Очередей приоритетов 802.1p
    • o VLAN
    • o MAC-адреса
    • o Ether type
    • o IP-адреса
    • o DSCP
    • o Типа протокола
    • o Номера порта TCP/UDP
    • o DSCP для класса трафика IPv6
  • Метки потока IPv6
  • 802.1p Quality of Service
  • Обработка очередей
    • o Strict Priority Queue (SPQ)
    • o Weighted Round Robin (WRR)
    • o Deficit Round Robin (DRR)
    • o SPQ + WRR
  • 8 очередей на порт
  • Управление полосой пропускания
    • o На основе порта (Входящее/исходящее, с минимальным значением 64 Кбит/с для 10/100/1000 BASE-T)

  Функции L3

  • ARP
    • o 256 статических ARP записей
    • o Поддержка Gratuitous ARP
  • IPv6 Neighbour Discovery (ND)
  • 16 IP-интерфейсов
  • Маршрут по умолчанию
  • Статическая маршрутизация
    • - Макс. кол-во записей статических маршрутов IPv4: 64
    • - Макс. кол-во записей статических маршрутов IPv6: 32
  • Inter-VLAN Routing

  Списки управления доступом (ACL)

  • ACL на основе:
    • o Очередей приоритетов 802.1p
    • o VLAN
    • o MAC-адреса
    • o Ether type
    • o IP-адреса
    • o DSCP
    • o Типа протокола
    • o Номера порта TCP/UDP
  • DSCP для класса трафика IPv6
  • Метки потока IPv6
  • Действия ACL
    • o Разрешить
    • o Отклонить
  • Макс. кол-во списков доступа: 256
  • Макс. кол-во правил: 768
  • Один или несколько портов (каждое правило)
  • ACL по расписанию
  • Статистика ACL

  Безопасность

  • Port Security
    • o Поддержка до 128 MAC-адресов на порт
  • Защита от широковещательного/ многоадресного/одноадресного шторма
  • Dynamic ARP Inspection
  • Статический MAC-адрес
  • D-Link Safeguard Engine
  • DHCP Server Screening
  • Предотвращение атак ARP Spoofing
    • o Макс. кол-во записей: 64
  • SSH
    • o Поддержка SSH v2
    • o Поддержка IPv4/IPv6
  • Защита от атак BPDU
  • Предотвращение атак DoS
  • SSL
    • o Поддержка v1/v2/v3
    • o Поддержка IPv4/IPv6
  • Сегментация трафика
  • Привязка IP-MAC-Port Binding
    • o DHCP snooping
    • o IP Source Guard
    • o Dynamic ARP inspection
    • o DHCPv6 Guard
    • o RA Guard
    • o IPv6 Snooping
    • o IPv6 Source Guard
  • IPv6 ND Inspection
  • Защита от BPDU-атак

  AAA

  • Смешанная аутентификация 802.1X и по MAC-адресу
    • o Поддержка локальной базы/RADIUS-сервера
    • o Поддержка EAP, OTP, TLS, TTLS, PEAP
  • Управление доступом на основе Web (WAC)
    • o Управление доступом на основе порта
    • o Управление доступом на основе узла
    • o Динамическое назначение VLAN
  • Guest VLAN
  • Аутентификация RADIUS и TACACS+ для доступа к коммутатору
  • RADIUS и TACACS+ accounting
  • Управление доступом на основе MAC-адреса (MAC)
    • o Управление доступом на основе порта
    • o Управление доступом на основе узла
  • Динамическое назначение VLAN
  • Управление доступом на основе японского Web-интерфейса(JWAC)
    • o Управление доступом на основе порта
    • o Управление доступом на основе узла
  • Динамическое назначение VLAN

  OAM

  • Диагностика кабеля
  • Восстановление заводских настроек по умолчанию
  • sFlow

  Управление

  • Web-интерфейс
  • CLI
  • Telnet-сервер
  • TFTP-клиент
  • IPv6 Neighbor Discovery
  • Настраиваемый MDI/MDIX
  • SNMP
  • Поддержка v1, v2c, v3
  • SNMP Trap
  • Системный журнал
  • Макс. кол-во записей в журнале: 10 000
  • DHCP-сервер (начиная с версии ПО 1.70.B016)
  • DHCP-клиент
  • SNTP
  • ICMPv6
  • Поддержка стека протоколов IPv4/v6
  • Автоматическая настройка по DHCP
  • RMON v1

  Технология D-Link Green 3.0

  • Экономия электроэнергии
    • o В зависимости от статуса соединения
    • o Выключение индикаторов или портов
  • Спящий режим
  • PoE на основе времени (только для моделей с поддержкой PoE)
  • MTBF (часы): 516593,25
  • Питание на входе: 100-240 В переменного тока, 50-60 Гц, внутренний универсальный источник питания
  • Макс. потребляемая мощность: 22,3 Вт
  • Потребляемая мощность в режиме ожидания: 15,2 Вт
  • Количество вентиляторов: 1
  • Уровень шума: 42,7 дБ
  • Тепловыделение: 76,043 БТЕ/час
  • Рабочая температура: От -5 до 50°C
  • Температура хранения: От -20 до 70°C
  • Рабочая влажность: От 0% до 95% без конденсата
  • Влажность хранения: От 0% до 95% без конденсата
  • Размеры: 440 мм x 210 мм x 44 мм
  • Вес: 2 кг
  • Индикаторы: Power/Stacking ID/Fan (на устройство), Link/Activity/Speed (на порт 10/100/1000 Мбит/с), Link/Activity/Speed (на SFP-порт), Link/Activity/Speed (на порт 10G SFP+)

  Комплект поставки

  • Коммутатор DGS-1510-28X
  • Кабель питания
  • Фиксатор для кабеля питания
  • Консольный кабель с разъемом RJ-45
  • 2 крепежных кронштейна для установки в 19-дюймовую стойку
  • Комплект для монтажа
  • 4 резиновые ножки
  • Краткое руководство по установке

  Совместимое оборудование

  • SFP трансиверы
    • - DGS-712
    • - DEM-310GT
    • - DEM-311GT
    • - DEM-312GT2
    • - DEM-314GT
    • - DEM-315GT
    • - DEM-302S-BXD
    • - DEM-302S-BXU
    • - DEM-330T
    • - DEM-330R
    • - DEM-331T
    • - DEM-331R
  • SFP+ трансиверы
    • - DEM-431XT
    • - DEM-432XT
    • - DEM-433XT
    • - DEM-434XT
    • - DEM-436XT-BXD
    • - DEM-436XT-BXU
  • Кабели 10G SFP+
    • - DEM-CB100S
    • - DEM-CB300S
    • - DEM-CB700S
    • Сертификаты: CE, FCC, C-Tick, VCCI, BSMI, CCC
    • Безопасность: cUL, CB
