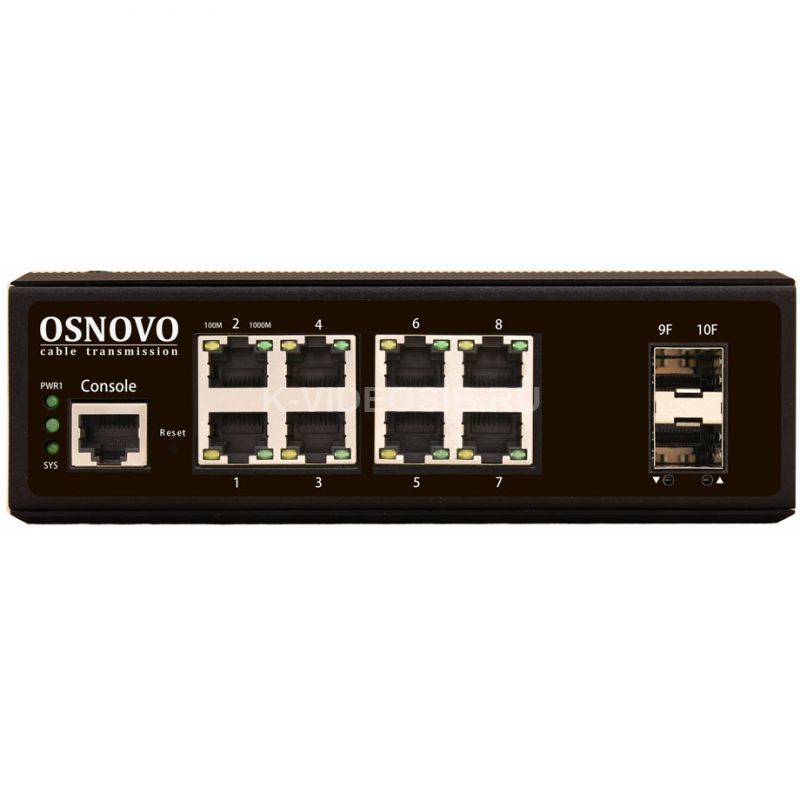

Описание OSNOVO SW-70802/IL

Промышленные управляемые L2+ коммутаторы Gigabit Ethernet SW-70802/IL на 10 портов, предназначены для объединения сетевых устройств в пределах одного или нескольких узлов компьютерной сети. Коммутаторы способны работать в условиях использования в промышленных неотапливаемых помещениях.

Коммутаторы оснащены 8 основными медными портами Gigabit Ethernet (10/100/1000Base-T), а также 2мя Gigabit Ethernet (1000Base-X) SFP слотами для связи с помощью оптоволоконного кабеля.

В качестве SFP-модулей (приобретаются) рекомендуется использовать модули с подходящими скоростными характеристиками – 1 Гбит/с.

Коммутаторы SW-70802/IL поддерживают автоматическое определение MDI/MDIX (Auto Negotiation) на всех медных портах.

Коммутаторы распознают тип подключенного сетевого устройства и при необходимости меняют контакты передачи данных, что позволяет использовать кабели, обжатые любым способом (кроссовые и прямые).

Коммутаторы гибко настраиваются через WEB-интерфейс и имеют множество функций L2+ уровня, таких как VLAN, IGMP snooping, QoS и др.

Кроме того, в коммутаторах предусмотрен порт RJ-45 (Console) для управления через интерфейс RS-232.

Коммутаторы SW-70802/IL могут быть с успехом использованы в самых различных сферах применения. В первую очередь, коммутаторы как нельзя лучше подойдут для организации системы видеонаблюдения с возможностью диагностики и мониторинга в торговом центре, на предприятии, на производстве.

Особенности оборудования

• Промышленное исполнение с креплением на DIN рейку и расширенным диапазоном рабочих температур;
• Возможность работы в сети с топологией «кольцо»;
• Гибкость настройки через WEB, поддержка функций L2+, простота и надежность в эксплуатации.

Типовая схема подключения коммутатора SW-70804/IL

Комплектация*

1. Промышленный коммутатор – 1 шт;
2. Крепление на DIN-рейку – 1шт;
3. Клеммная колодка – 1шт;
4. Руководство по эксплуатации – 1шт.

Технические характеристики OSNOVO SW-70802/IL

• Артикул производителя: 13348
• Назначение: Промышленный коммутатор Gigabit Ethernet
• Общее кол-во портов: 10
• Кол-во портов FE: -
• Кол-во портов GE: 8
• Кол-во портов GE (не Combo порты): 8
• Кол-во портов SFP : 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Кол-во портов SFP (не Combo порты): 2
• Топологии подключения: Каскад, Кольцо
• Буфер пакетов: 4 МБ
• Таблицы MAC-адресов: 8К
• Пропускная способность коммутационной матрицы (Switching fabric): 24 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): Порт 1000 Мбит/с – 1488,00 пакетов/с Порт 100 Мбит/c - 148,800 пакетов/c Порт 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 9 КБ
• Стандарты и протоколы: IEEE 802.3 – 10BaseT; IEEE 802.3u – 100BaseTX; IEEE 802.3ab – 1000BaseT; IEEE 802.3z 1000 BaseSX/LX; IEEE 802.3x – Flow Control; IEEE 802.1Q – VLAN; IEEE 802.1p – Class of Service; IEEE 802.1D – Spanning Tree; IEEE 802.1w – Rapid Spanning Tree; IEEE 802.1s – Multiple Spanning Tree; IEEE 802.3ad – Link Aggregation Control Protocol (LACP); IEEE 802.1AB – LLDP (Link Layer Discovery Protocol); IEEE 802.1X – Access Control
• Функциии уровня 2: 802.1Q VLAN IGMP/MLD Snooping DHCP Snooping Internet Protocol Version 6 (IPv6) Port Status Statistics Monitoring Security Rate Limiting Loop Detection Port Mirroring
• Функциии уровня 3: -
• Качество обслуживания (QoS): CoS DSCP WRR/SPQ Queuing
• Безопасность: Management System User Name/Password Protection; IEEE 802.1x Port-based Access Control; HTTP & SSL (Secure Web); SSH v2.0 (Secured Telnet Session)
• Управление: да
• Управление (интерфейс): Управление через Web-интерфейс; CLI; Telnet; SNMP
• Мониторинг температуры, влажности, напряжения: -
• CCTV (увеличение расстояния передачи до 250м): -
• Индикаторы: PWR1, PWR2, SYS, Link SFP Link
• Реле аварийной сигнализации: -
• Питание: DC 12-55V
• Энергопотребление: 15 Вт
• Встроенная грозозащита: 6 kV
• Охлаждение: Конвекционное (без вентилятора)
• Класс защиты: IP40
• Размеры (ШхВхГ) (мм): 53.5x165x123
• Способ монтажа: -на DIN-рейку
• Рабочая температура: -40…+85 ºС
• Относительная влажность: 5…95% без конденсата
